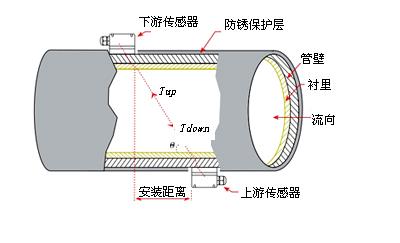

當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，零流量時，兩個傳感器發射和接收聲波所需的時間完全相同（唯一可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。其關系符合下面表達式：

V：介質流速

θ為聲束與液體流動方向的夾角

M為聲束在液體的直線傳播次數

D為管道內徑

Tup為聲束在正方向上的傳播時間

Tdown為聲束在逆方向上的傳播時間

△T=Tup-Tdown為時差

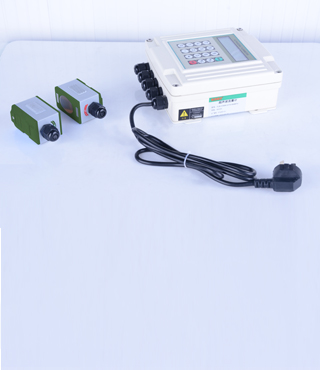

一.FLCB-K系列外縛式超聲波流量計傳感器技術參數

傳感器類型	標準小型	標準中型	標準大型	高溫小型	高溫中型
適用管徑	DN15～DN100	DN50～DN700	DN300～DN6000	DN15～DN100	DN50～DN700
材質	ABS			特殊高溫材料
工作頻率	1MHz
安裝方法	V（N、W）法	V、Z法	Z法	V（N、W）法	V、Z法
標定	整機配對標定
磁性	有	有	無	無	無
適用溫度	0℃-70℃			0℃-160℃
外形尺寸	45×30×30	60×45×45	80×70×55	90×85×24	90×82×29
質量（克/對）	75	250	650	94	150
介質種類	水、海水、污水、酒精、各類油類等能傳導超波的單一、均勻、穩定的液體
介質濁度	≤20000ppm且氣泡含量小
適用管材	碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼、水泥管道等，允許有襯里。
管道襯材	環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等。
信號電纜	專用型屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性，并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。

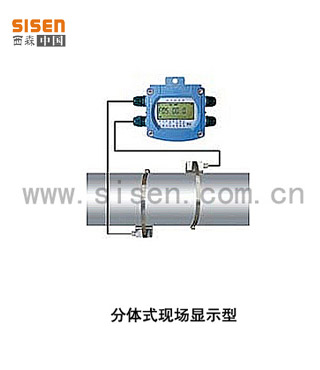

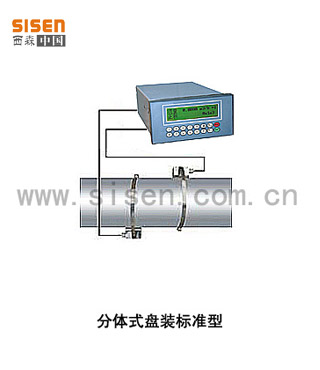

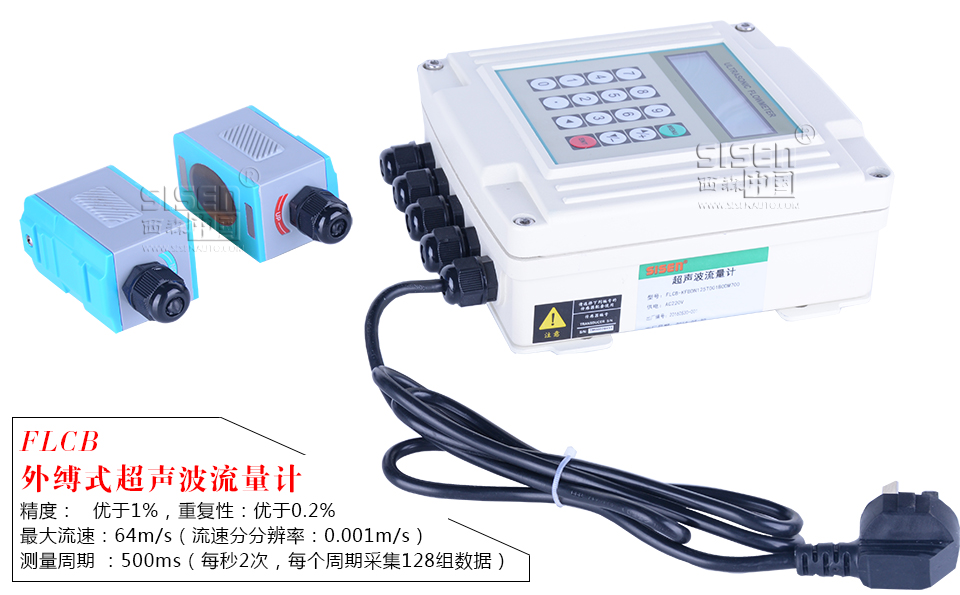

二.FLCB-K外縛式超聲波流量計主機顯示儀技術參數

測量精度	優于1%，重復性：優于0.2%
測量周期	500ms（每秒2次，每個周期采集128組數據）
工作電源	隔離DC8-36或AC220V可選
最大流速	64m/s（流速分分辨率：0.001m/s）
顯示	2×10漢字背光顯示器液晶可顯示瞬時流量及正、負、凈累積流量、流速等。（分體式）
操作	4×4輕觸鍵盤（分體式）
信號輸入	4-20mA輸入可選
信號輸出	1、1路隔離RS485輸出 2、1路隔離OCT（脈沖寬度6~1000ms之間可編程，默認200ms） 3、1路繼電器輸出（脈沖寬度200ms） 4、1路4-20mA輸出（有源/無源輸出可選）
數據存儲	選配內置數據存儲器（SD卡）可存儲時間、瞬時流量、累積流量、信號狀態等，通過專用軟件可將數據導入計算機，便于統計與管理。
通讀協議	MODBUS協議，M-BUS協議，FUJI擴展協議，并兼容國內其它廠家同類產品的通訊協議
其它功能	1、自動記憶前512天，前128個月，前10年正/負/凈累積流量 2、自動記憶前30次上、斷電時間和流量并可實現自動或手動補加，可通過MODBUS協議讀出。 3、可編程批量（定量）控制器，故障自診斷功能（僅限分體式） 4、可通過E-mail傳送來的代碼文件實現軟件升級
斷電保護	斷電10萬小時數據不丟失
防護等級	傳感器IP68（分體式）、壁掛主機IP65、盤裝主機IP
防爆等級	EXdⅡBT4（分體式可選）
