超聲波液位差計廠家

圖片關鍵詞

1、非接觸式測量、高可靠性、高性價比、易安裝維護；

2、中/英文液晶顯示，菜單操作簡單，只需簡易的設置,就能滿足客戶不同的需求；

3、回波曲線顯示，現場可檢測故障原因；

4、多種測量模式選擇，滿足客戶多方面的需求；

5、多種算法選擇，滿足不用工況下的使用；

6、自動溫度補償，更精準的測量；

7、探頭采用全物理密封，耐腐蝕性強，密封性好。

圖片關鍵詞

超聲波物位計的工作原理是由換能器（探頭）發出脈沖超聲波遇到被測介質表面被反射回來，部分反射回波被同一換能器（探頭）接收，轉換電信號。脈沖超聲波以聲帶度傳播，從發射到接收到脈沖超聲波所需時間間隔與換能器（探頭）到被測介質表面的距離成正比。此距離值C與聲速S和傳輸時間T之間的關系可以用公式表示：

C=S×T/2

由于發射的脈沖超聲波有一定的寬度，使得距離換能器（探頭）較近的小段區域內和反射波與發射波重疊，地法識別，不能測量期距離值，這個區域為測量盲區。盲區的大小一超聲波的測量距離有關。

圖片關鍵詞

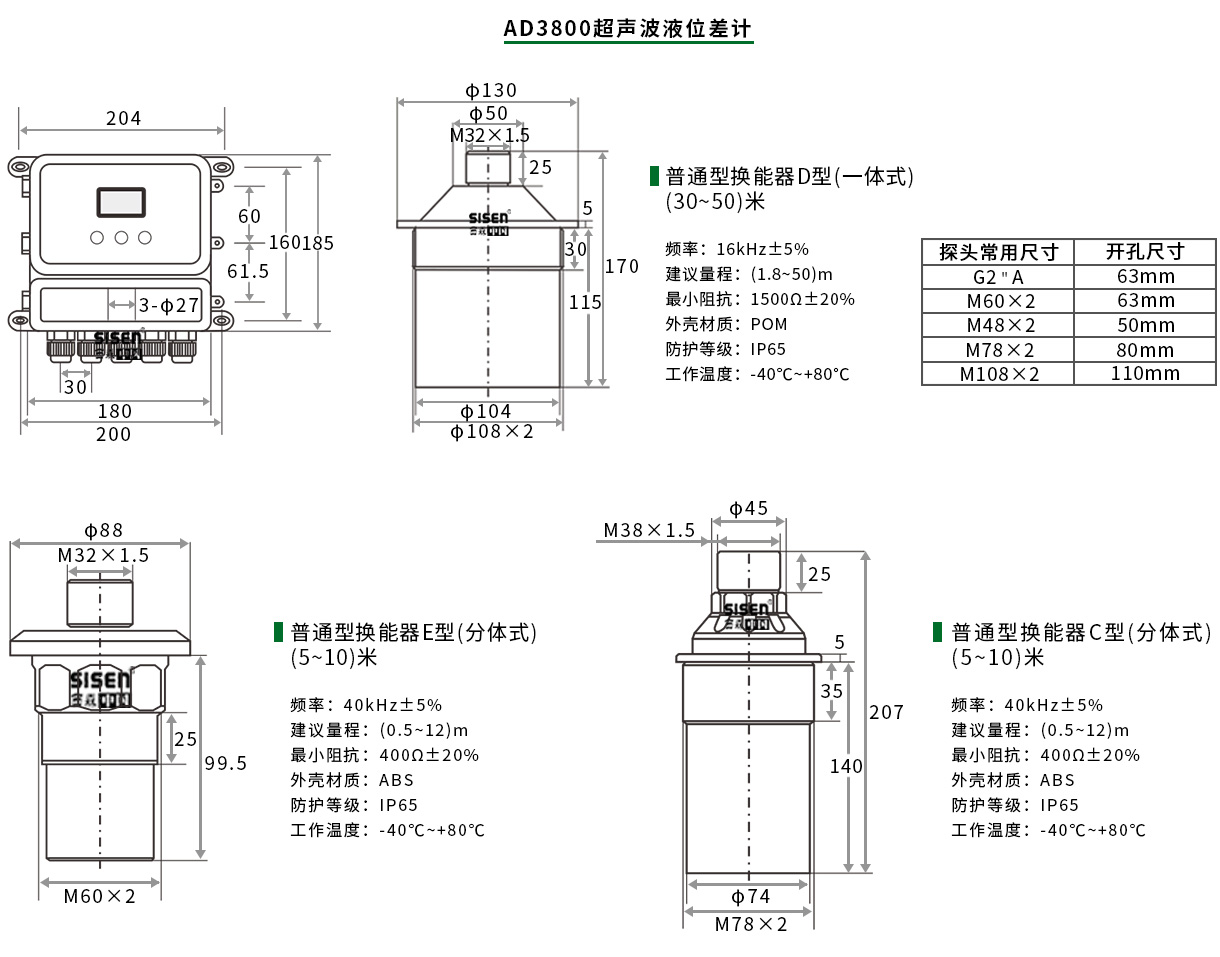

超聲波液位差計產品尺寸

圖片關鍵詞

量程	5米、10米、15米、20米、30米、40米、50米、60米、70米
最大允許誤差	±0.25mm~±0.5mm
分辨率	±3mm或0.1%(取大者)
顯示	中文液晶顯示
模擬輸出	四線制(4~20)mA/250Ω負載
繼電器輸出	(可選配)單通道為2組，雙通道是4組AC250V/8A或DC30V/5A 狀態可編程
供電	標配220VAC±15% 50Hz；可選 24VDC 120mA；定做12VDC或電池供電
環境溫度	顯示儀表：-20℃~+60℃；探頭：-20℃~+80℃
通信	Modbus RTU通訊協議(RS485、RS232)
防護等級	分體式：①傳感器IP67、轉換器IP65
探頭電纜	可達100米，標配10米
探頭安裝	根據量程和探頭的選型

AD3800超聲波液位計量程與盲區說明
序號	探頭頻率	液位計類型與常規最大量程(米m)	盲區(cm)		探頭螺紋尺寸
序號	探頭頻率	液位計類型與常規最大量程(米m)	正常盲區	超小盲區(須定制)	探頭螺紋尺寸
1	100kHz	液位計(0~1)m	15cm	12cm	出廠默認M48*2、G ½”；可選：G1 ½”(國外常用英制螺紋)
		液位計(0~1.5)m	15cm	12cm	出廠默認M48*2、G ½”；可選：G1 ½”(國外常用英制螺紋)
		明渠流量計(0~1)m	15cm	12cm	一般用在污水處理廠污水排放口，出廠默認：M48*2 可選：G1 ½”(國外常用英制螺紋)
2	64kHz	液位計(0~3)m	30cm	25cm	①對盲區有較高要求常用G2”；可選M482、G1 ½”、M782； ②特別環境(小罐體/導管/小水箱)用M48*2螺紋。
		液位計(0~3)m	30cm	25cm
		液位計(0~4)m	30cm	25cm
		明渠流量計(0~3)m	25cm	20cm	G2”、M482、G1 ½”、M782
3	49kHz	液位計(0~5)m正常選型5米量程，用這個頻率 (含1m、2m、3m、4m、5m)液位計(0~8)m	35cm	30cm	G2”
3	49kHz	液位計(0~8)m	35cm	30cm	G2”
4	40kHz	液位計(0~10)m	40cm	35cm	G2”
5	34kHz	液位計(0~10)m	40cm	35cm	G2”
6	25kHz	液位計(0~20)m	70cm	65cm	M78*2
7	21kHz	液位計(0~30)m	80cm	75cm	G3”
8	15kHz	液位計(0~50)m	150cm	140cm	M108*2
說明	表格中AD3800超聲波液位計的量程是按照該頻率探頭中信號最強探頭來標稱的，實際選型時因探頭尺寸及是否防腐最大量程會有偏差，詳詢客服。兩線制超聲波液位計最大只能做到20米量程(兩線制20米量程超聲波液位是用21kHz探頭做的，盲區80厘米；兩線制15米量程超聲波液位計用25kHz探頭，盲區70厘米)。
