開發背景 FLDC系列電磁流量計是由西森中國（SISEN）與美國工業100強“西納過程控制集團”于2013年開發的高性能電磁流量計系列產品，采用了全球高端的漸進重復勵磁技術，各項性能指標均等同于國際主流產品。美國TI公司，與梅特勒托利多稱重技術有限公司承諾將竭盡全力支持SISEN未來10年的新型流量計探究，保持全球測量技術無縫隙拓展與研究全方位超大口徑計量搭配全球尖端的漸進重復勵磁技術，清晰呈現完美工作狀。精準的計量，品質的傳承，讓一切污水貿易計量糾紛變得平和、安心。

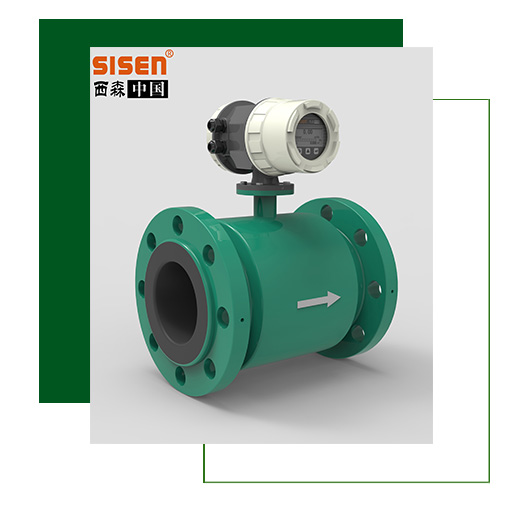

FLDC

智能電磁流量計

電磁流量計轉換器功能特點

供電電源：85V--250VAC / 16V--36VDC；
儀表顯示：高清晰度背光LCD顯示，126x48點陣液晶顯示、

可同時顯示瞬時、累積流量等信息與相關單位、全中文菜單操作、中文/英文菜單支持
數字輸出：雙向流量測量功能，雙向頻率/脈沖輸出功能，0--5000HZ頻率/脈沖量；
模擬輸出：雙向電流輸出功能，0--10mA / 4--20mA；
通訊接口：RS--232 / RS--485 /兩線制4~20mA疊加HART協議(或MODBUS協議)，

報警脈沖輸出、當量脈沖輸出可供選擇）
量程比：測量可靠，精度高、流量測量范圍可達150：1

智能電磁流量計由智能傳感器和智能電磁流量計轉換器兩部分構成。它是基于法拉第電磁感應定律工作的，用來測量電導率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。

抗干擾：內置完善的抗干擾多級保護電路，有效消除現場振動及工頻等干擾，高共模設計技術，輸入電極中點入50Hz市電干擾不影響采集）
數據儲存：具有完善的數據備份與恢復功能，現場免維護，讓您省心放心
勵磁方式：激勵頻率標配三種，1/10、1/16、1/25工頻（1/4、1/8、1/32可選），滿足更多需求
操作方法：具有按鍵操作，磁鍵操作兩種功能。操作簡單快捷，易學易懂。紅外手持操作鍵盤，遠距離非接觸操作
報警功能：具有空管測量報警功能，并能適應不同的流體介質

FLDC系列智能電磁流量計產品特點：

1、全數字量處理，抗干擾能力強，反應靈敏。
2、超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。
3、采用16位嵌入式微處理器，運算速度快, 精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。
4、采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。
5、管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
7、在現場可根據用戶實際需要在線修改量程。
8、測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
9、具有自檢與自診斷功能。
10、小時總量計錄功能，以小時為單位記錄流量總量，適用于分時計量制。
11、掉電時間記錄功能，自動記錄儀表系統電源間斷時間補算漏計流量。
12、內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量，內部設有不掉電始終，可記錄16次掉電時間。（選配）

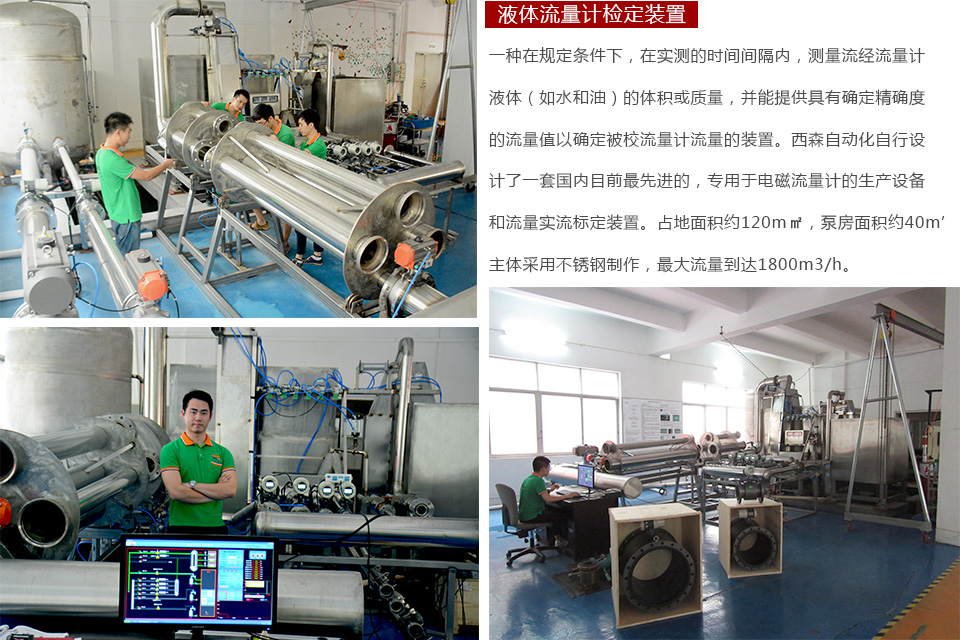

圖片關鍵詞

西森電磁流量計廣泛用于測量導電液體和液固兩相流體的體積流量，其測量原理是根據法拉第電磁感應定律，如下圖所示，上下兩端的兩個電磁線圈產生恒定或交變磁場，當導電介質流過電磁流量計時，做切割磁感線運動，此時會產生一個感應電動勢并被兩測量電極檢測出來，這個感應電動勢大小與導電介質流速、磁場的磁感應強度、導體寬度（流量計測量管徑）成正比，再通過運算就可以得到介質流量。

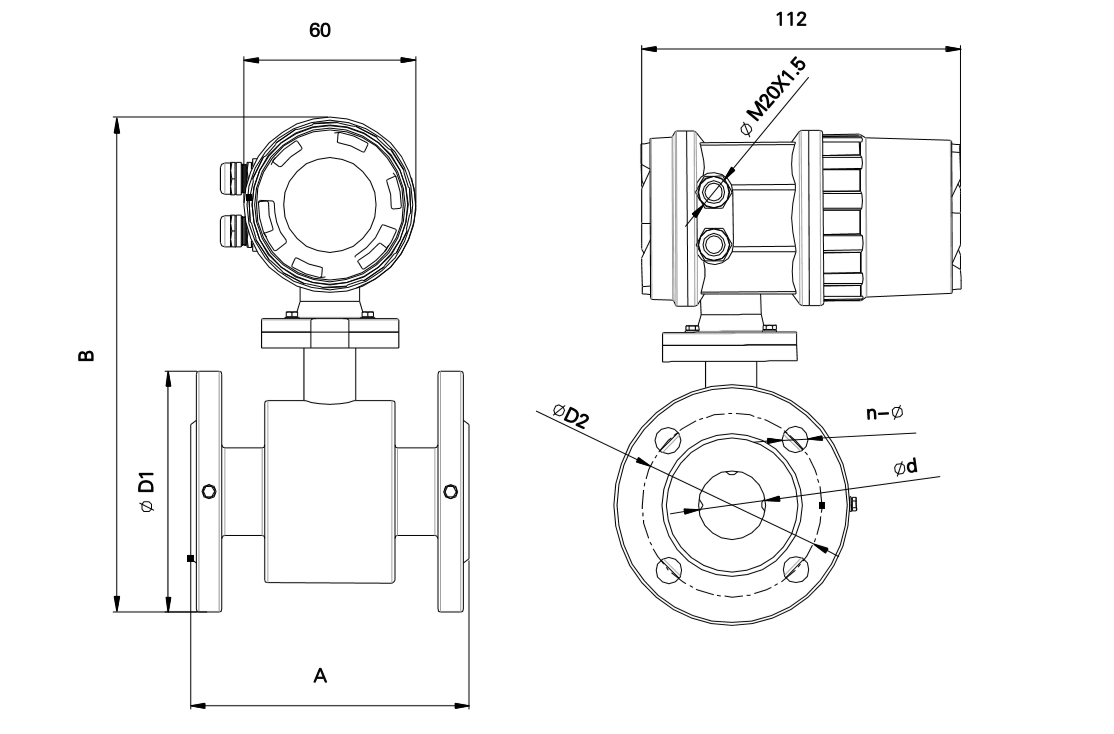

圖片關鍵詞電磁流量計外形尺寸圖

公稱通徑（mm）	額定壓力（MPa）	儀表外形尺寸（mm）						重量Kg
公稱通徑（mm）	額定壓力（MPa）	A	B	φD1	φD2	φD	n-φ	重量Kg
10	4.0	200	245	90	60	10	4-φ14	5.5
15		200	245	95	65	15	4-φ14	6
20		200	245	105	75	20	4-φ14	6.5
25		200	223	115	85	25	4-φ14	6
32		200	235	140	100	32	4-φ18	9
40		200	255	150	110	40	4-φ18	10.5
50		200	263	165	125	50	4-φ18	11.5
65	1.6	200	283	185	145	65	4-φ18	15
80		250	298	200	260	80	8-φ18	15
100		250	320	220	180	100	8-φ18	20
125		250	343	250	21	125	8-φ18	24
150		300	377	285	245	150	4-φ22	34
200	1.0	350	435	340	395	200	4-φ22	41
250		450	523	395	350	250	12-φ23	64
300		500	560	445	400	300	12-φ23	74
350		600	583	505	460	350	16-φ23	92
400		600	633	565	515	400	16-φ26	108
450		600	696	615	565	450	20-φ26	128
500		600	753	670	620	500	20-φ26	151
600		600	857	780	725	600	20-φ26	198
700		700	980	890	840	700	24-φ30	256
800		800	1091	1015	950	800	24-φ33	340
900		900	1183	1115	1015	900	28-φ33	453
1000		1000	1295	1230	1160	1000	28-φ35	526
1200	0.6	1200	1497	1405	1340	1200	32-φ33	684
1400		1400	1697	1630	1560	1400	32-φ33	853
1600		1600	1920	1830	1760	1600	36-φ36	1036
1800		1800	2115	2045	1970	1800	40-φ36	1316
2000		2000	2350	2265	2180	2000	40-φ39	1746


測量介質	水、污水、酸、堿、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糖漿、石灰漿、冷卻水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液、綠液、藥液等導電流體介質。
公稱通徑	法蘭式：DN10、DN15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1100、1200、1400、1600、1800、2000特殊口徑可協議供貨
公稱壓力	0.25、0.6、1.0、1.6、2.5、4.0、6.4MPa、16MPa、25MPa
襯里材料	橡膠、聚四氟乙烯、聚全氟乙丙烯、聚氨脂、特殊材料
電極材料	含鉬不銹鋼、哈氏合金C、哈氏合金B、鈦、擔、鉑
介質溫度	-20℃~120C（特殊150℃）
準確度	0.25%（協議供貨）、0.5%
流速范圍	0.5m/s~15m/s
輸出信號	4-20mA、脈沖輸出
通訊功能	HART、RS485
供電電源	220VAC 50HZ、24VDC
環境溫度	-20℃~60℃
防護等級	IP65、IP68
防爆等級	隔爆型、本安型

襯里材料性能表

襯里材料	簡稱	性能	最高工作溫度	適用介質	適用口徑
氯丁橡膠	CR	性能耐磨性中等，耐一般低濃度的酸堿鹽溶液的腐蝕	0℃~+65℃	自來水、工業用水、海水	DN15-DN2200
聚氨酯	PU	極好的耐磨性能，耐酸堿性能	0℃~+65℃	紙漿、礦漿	DN25-DN500
聚四氟乙烯	F4（PTFE）	化學性能穩定，可耐沸騰的鹽酸、酸、王水、濃堿的腐蝕	-25℃~+140℃	腐蝕性強的酸堿溶液	DN10-DN600
聚全氟乙丙烯特氟龍	F46（FEP）	化學性能等同于F4，抗壓、抗拉強度優于F4	-25℃~+120℃	腐蝕性強的酸堿鹽溶液	DN6-DN200
可溶性聚四氟乙烯	PFA	化學性能等同于F46，抗壓、抗拉強度優于F46	0℃~+180℃	腐蝕性強的酸堿鹽溶液	需定制
氧化鋁陶瓷	陶瓷	優良的耐磨性（是聚氨酯、橡膠的十倍以上），優良的耐腐蝕性（適用于混酸和王水等強腐蝕性流體的測量，但不適用于高濃度堿性、磷酸、氫氟酸和氰化合物），極高的硬度和光潔度，優良的耐熱性和耐熱沖擊性。	0~+150℃ 0~+250℃ （定制）	特別適合高溫、高壓漿液、食品衛生和腐蝕性很強的流體介質測量	需定制

電極材料性能表

材料	耐腐蝕性能和適用范圍
316L	適用：1、生活用水、工業用水、原水井本、城市污水 2、弱腐蝕性酸、堿、鹽溶液，如硝酸、硫酸（室溫下濃度<5%）、沸騰的磷酸，在一定壓力下的亞硫酸、海水、醋酸等介質。可廣泛用于石油化工、尿素、維尼綸等工業場合
哈氏合金B（HB）	適用：1、鹽酸（濃度<10%）等非氧化酸 2、氫氧化鈉（濃度<50%）、一切濃度的氫氧化銨堿溶液 3、磷酸、有機酸不適用：硝酸
哈氏合金C（HC）	適用：1、混酸，如鉻酸與硫酸的混合溶液 2、氧化性鹽類，如：海水不適用：鹽酸
鈦（Ti）	適用：1、鹽，如①氯化物（氯化物/鎂/鋁/鈣/銨/鐵等）②鈉鹽、鉀鹽、銨鹽、次氯酸鹽、海水 2、濃度<50%氫氧化鉀、氫氧化銨、氫氧化鋇堿溶液不適用：鹽酸、硫酸、磷酸、氫氟酸等還原性酸
鉭（Ta）	適用：1、鹽酸（濃度<40%）、稀硫酸和濃硫酸（不包括發煙硫酸） 2、二氧化氯、氯化鐵、次氯酸、氯化鈉、乙酸鉛等 3、硝酸（包括發煙硝酸）等氧化性酸、溫度低于80℃的王水不適用：堿、氫氟酸
鉑（Pt）	適用：幾乎所有的酸、堿、鹽溶液（包發煙硫酸、發煙硝酸）不適用：王水、銨鹽
碳化鎢（WC）	適用：紙漿、污水、能抗固體顆粒干擾不適用：無機酸、有機酸、氯化物
陶瓷電極	適用：1、磨損大，易附著的漿液測量 2、具有高的耐壓強度，適用于高壓漿液的測量 3、優良的耐熱性和耐熱沖擊性，特別適用于高、低溫消毒管道的食品和醫藥衛生行業的應用

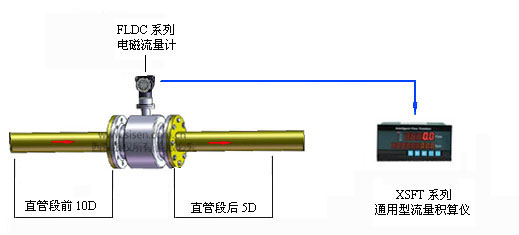

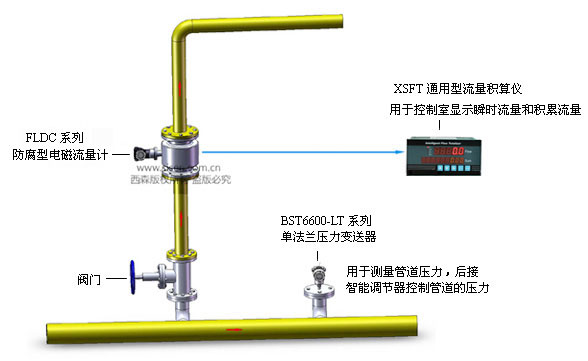

圖片關鍵詞

公稱通徑（mm）	V=0.1m/s Qmax=m³/h	V=1m/s Qmax=m³/h	V=2m/s Qmax=m³/h	V=3m/s Qmax=m³/h	V=4m/s Qmax=m³/h	V=5m/s Qmax=m³/h	V=10m/s Qmax=m³/h	V=15m/s Qmax=m³/h
10	0.028	0.2827	0.5655	0.8482	1.1310	1.4137	2.8274	4.2412
15	0.064	0.6362	1.2723	1.9085	2.5447	3.1809	6.3617	9.5426
20	0.113	1.1310	2.2619	3.3929	4.5239	5.6549	11.3097	16.9646
25	0.238	2.3821	4.7642	7.1463	9.5284	11.9105	23.821	35.7315
32	0.177	1.7671	3.5343	5.3014	7.0686	8.8357	17.6715	26.5072
40	0.452	4.5239	9.0478	13.5717	18.0956	22.6195	45.2389	67.8584
50	0.707	7.0686	14.1372	21.2058	28.2743	35.3429	70.6858	106.029
65	1.195	11.946	23.8918	35.8377	47.7836	59.7295	119.459	179.189
85	1.810	18.0956	36.1911	54.2867	72.3823	90.4779	180.956	271.434
100	2.827	28.274	56.5487	84.8230	113.0973	141.372	282.743	424.115
125	4.417	44.1775	88.3575	132.535	176.715	220.8925	441.7875	662.68
150	6.362	63.617	127.235	190.852	254.4690	318.086	636.173	954.259
200	11.310	113.097	226.195	339.292	452.3893	565.487	1130.973	1696.460
250	17.671	176.715	353.429	530.144	760.8583	883.573	1767.146	2650.719
300	25.447	254.469	508.938	763.407	1017.876	1272.345	2544.690	3817.035
350	34.636	346.361	692.721	1039.082	1385.442	1731.803	3463.606	5195.409
400	45.239	452.389	904.779	1357.168	1809.557	2261.947	4523.893	6785.840
450	57.256	572.555	1145.111	1717.666	2290.221	2862.776	5725.553	8588.329
500	70686	706.858	1413.717	2120.575	2827.433	3634.292	7068.584	10602.88
600	100.79	1017.876	2035.752	3053.628	4071.504	5089.380	10178.76	15268.14
700	138.54	1385.442	2770.885	4156.327	5541.769	6927.212	13854.42	20781.64
800	180.96	1809.557	3619.115	5428.672	7238.230	9047,787	18095.57	27143.36
900	229.02	2290.221	4580.442	6870.663	9160.884	11451.11	22902.21	34353.32
1000	282.74	2827.433	5654.867	8482.300	11309.73	14137.17	28274.33	42411.50
1200	407.15	4071.504	8143.008	12214.51	16286.02	20357.52	40715.04	61072.56
1400	554.18	5541.769	11083.54	16625.31	22167.08	27708.85	55417.69	83126.54
1600	723.82	7238.230	14476.46	21714.69	28952.92	36191.15	72382.30	108573.4
1800	916.09	9169.884	18321.77	27482.65	36643.54	45804.42	91608.84	137413.3
2000	1131.0	11309.73	22619.47	33929.20	45238.93	56548.67	113097.3	169646.0
