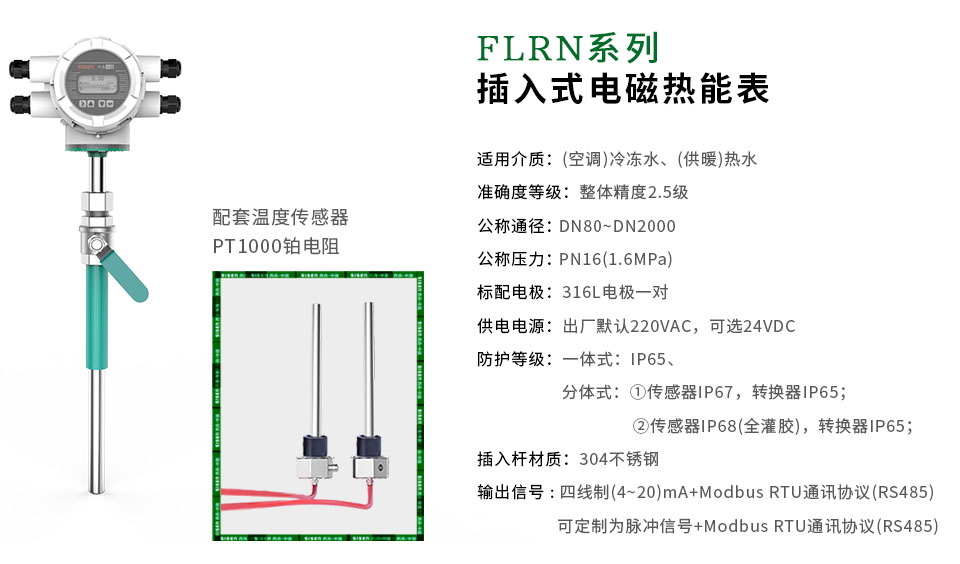

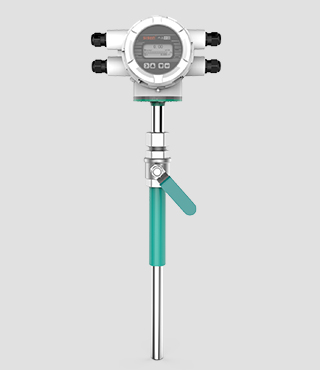

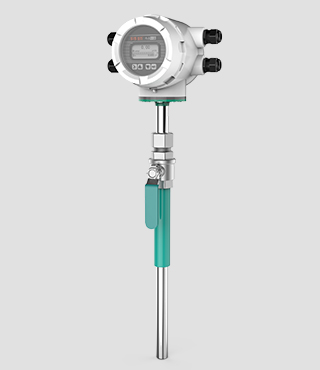

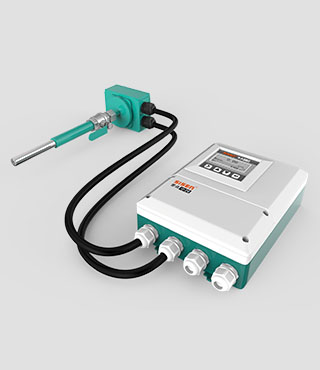

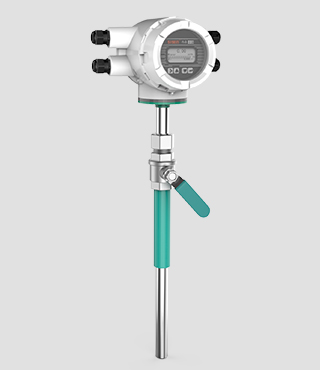

FLRN 系列插入式電磁熱能表-廠家

圖片關鍵詞

電磁式熱能表是一種測量熱變換系統中載熱流體所釋放的熱量的計量儀表。它使用了高精度、高可靠性電磁流量計作為流量測量，采用高精度、穩定性的鉑金熱電阻做溫度測量，使該熱能表具有非常優異的測量性能。

可廣泛應用于民用住宅小區、寫字樓和企事業單位集中供熱、供暖、空調等熱量的計量。

圖片關鍵詞

轉換器部分		可測管道公稱通徑	1:DN80~DN500
外殼材料	鋁合金		2:DN600~DN1000
正常工作溫度	A類		3:DN900~DN1400
溫度分辨率	0.01℃		4:DN1600~DN2000
可選溫度測量范圍	-20℃~100℃	公稱壓力	PN16（1.6MPa）
溫差測量范圍	1℃~90℃	公稱壓力	PN16（1.6MPa）
供電電源	220VAC(110VAC~245VAC)、24VDC	介質溫度	-25~120℃；
功耗	<20W（與傳感器配套后）	防護等級	一體式IP65；分體式：①傳感器IP67;②傳感器IP68（全灌膠）
準確度等級	2.5級（整體精度）
防護等級	IP65
流量最大讀數（m³）	999999999.999（九位整數，三位小數）	貯藏溫度	-20℃~55℃
熱量最大讀數（kWh，MWh）	999999999.999（九位整數，三位小數）	傳感器信號靈敏度	在1米/秒流速下，傳感器輸出（100~200）μV

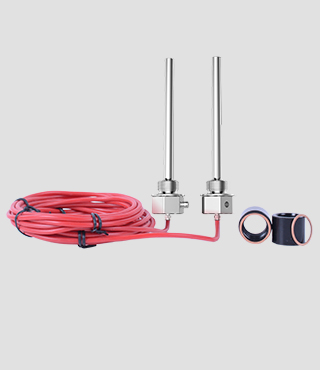

熱量單位	kJ、MJ、GJ、kWh、MWh可選	溫度傳感器部分
模擬輸出	（4~20）mA DC/600Ω負載電阻（可在熱量和流量參數間切換）	傳感器類型	PT1000
脈沖輸出	最度頻率5000Hz、脈寬：0.1ms~999.9ms （可在熱量和流量參數間切換）	安裝方式	保護套管
通訊功能	出廠標配：Modbus RTU通訊協議（RS485）	溫度測量范圍	-50℃~200℃
傳感器部分		導線長度	10米（出廠默認）,如需其它長度,請訂貨前說明
插入桿材質	304不銹鋼	導線長度	10米（出廠默認）,如需其它長度,請訂貨前說明

圖片關鍵詞

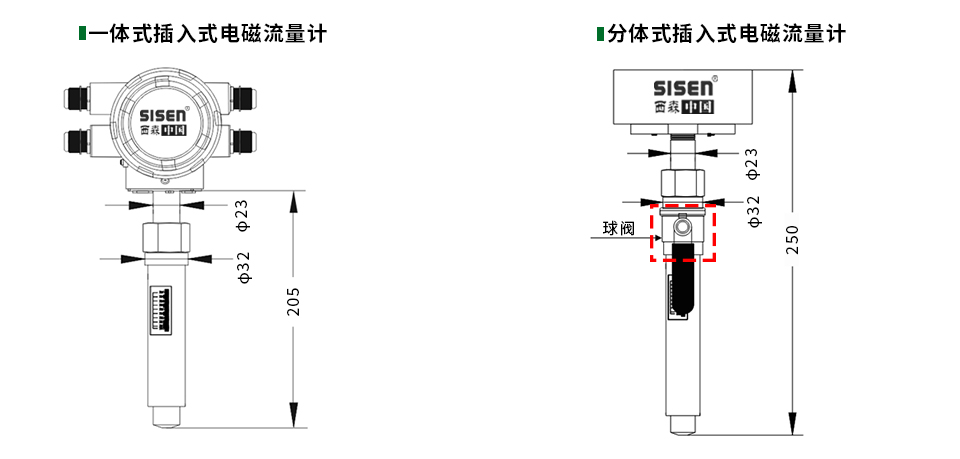

插入式電磁熱能表尺寸

公稱通徑	傳感器直徑 (mm)	管套直徑 (mm)	傳感器總長(mm)
			不帶球閥		帶球閥
			一體式	分體式	一體式	分體式
DN80~DN500	23	32	205	250	320	365
DN600~DN1000	23	32	270	315	390	435
DN1200~DN1400	23	32	320	365	440	485
DN1600~DN2000	23	32	390	435	510	555

圖片關鍵詞

公稱通徑（mm）	V=0.1m/s Qmax=m³/h	V=0.3m/s Qmax=m³/h	V=0.5m/s Qmax=m³/h	V=1 m/s Qmax=m³/h	V=2 m/s Qmax=m³/h	V=3 m/s Qmax=m³/h	V=5 m/s Qmax=m³/h	V=7 m/s Qmax=m³/h	V=10 m/s Qmax=m³/h
80	1.810	5.43	9.04779	18.0956	36.1911	54.2867	90.4779	126.67	180.956
100	2.827	8.48	14.1372	28.274	56.5487	84.8230	141.372	197.92	282.743
125	4.417	13.25	22.08925	44.1775	88.3575	132.535	220.8925	309.25	441.7875
150	6.362	19.09	31.8086	63.617	127.235	190.852	318.086	445.32	636.173
200	11.310	33.93	56.5487	113.097	226.195	339.292	565.487	791.7	1130.973
250	17.671	53.01	88.3573	176.715	353.429	530.144	883.573	1236.97	1767.146
300	25.447	76.34	127.2345	254.469	508.938	763.407	1272.345	1781.29	2544.690
350	34.636	103.91	173.1803	346.361	692.721	1039.082	1731.803	2424.52	3463.606
400	45.239	135.72	226.1947	452.389	904.779	1357.168	2261.947	3166.76	4523.893
450	57.256	171.78	286.2776	572.555	1145.111	1717.666	2862.776	4007.885	5725.553
500	70.686	212.06	353.4292	706.858	1413.717	2120.575	3534.292	4948.02	7068.584
600	100.79	305.37	508.9380	1017.876	2035.752	3053.628	5089.380	7125.3	10178.76
700	138.54	415.62	692.7212	1385.442	2770.885	4156.327	6927.212	9697.8	13854.42
800	180.96	542.88	904.7787	1809.557	3619.115	5428.672	9047.787	12667.2	18095.57
900	229.02	687.06	1145.111	2290.221	4580.442	6870.663	11451.11	16031.4	22902.21
1000	282.74	848.22	1413.717	2827.433	5654.867	8482.300	14137.17	19791.8	28274.33
1200	407.15	1221.5	2053.752	4071.504	8143.008	12214.51	20357.52	28500.5	40715.04
1400	554.18	1662.5	2770.885	5541.769	11083.54	16625.31	27708.85	38792.4	55417.69
1600	723.82	2171.5	3619.115	7238.230	14476.46	21714.69	36191.15	50667.6	72382.30
1800	916.09	2748.3	4580.442	9169.884	18321.77	27482.65	45804.42	64126.2	91608.84
2000	1131.0	3392.9	5654.867	11309.73	22619.47	33929.20	56548.67	79168.1	113097.3
