測量輸入

輸入信號

1、測定流量輸入信號

模擬流量信號：差壓或線性流量信號（4-20mADC、0-10mADC、0-20mADC），鍵盤設定選擇

頻率流量信號：1-10000HZ

2、測定壓力/密度輸入信號

壓力或密度變送器模擬信號：4-20mADC、0-10mADC、0-20mADC，鍵盤設定選擇

3、測定溫度輸入信號：

熱電阻PT100，熱電偶K、E、T

溫度變送器模擬信號：4-20mADC、0-10mADC、0-20mADC，鍵盤設定選擇

流量、壓力、溫度的輸入信號均可以為0-5V、1-5V或0-10V

輸  出

輸出信號

1、模擬輸出：4-20mADC、0-10mADC、0-20mADC，鍵盤設定選擇

可選擇流量、壓力、溫度等信號變送輸出。

2、報警輸出： AC220V/3A，DC24V/2A（阻性負載）

3、累積脈沖輸出

4、輸出通訊：RS485/RS232通訊接口，波特率1200-9600bps可設置，采用標準MODBUSRTU通訊協議，RS-485通訊距離可達1公里；RS-232通訊距離可達15米

流量積算儀技術參數

測量精度

模擬量優于0.2%FS，頻率量優于0.1%

設定方式

面板輕觸式按鍵設定；參數設定值密碼鎖定；設定值斷電永久保存

顯示方式

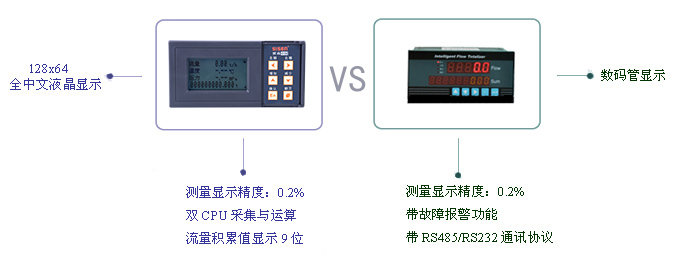

數碼管顯示

顯示功能

可顯示瞬時流量、累積流量、壓力、溫度、當前時間和斷電起止時間

外形尺寸

橫表：160X80(單位：mm)；豎表：80X160(單位：mm)；方表：96X96(單位：mm)

使用環境

環境溫度：0-50℃；相對濕度：≤85%RH；避免強腐蝕氣體

工作電源

220VAC 50HZ；24V

功  耗

≤8W

結  構

標準卡入式
