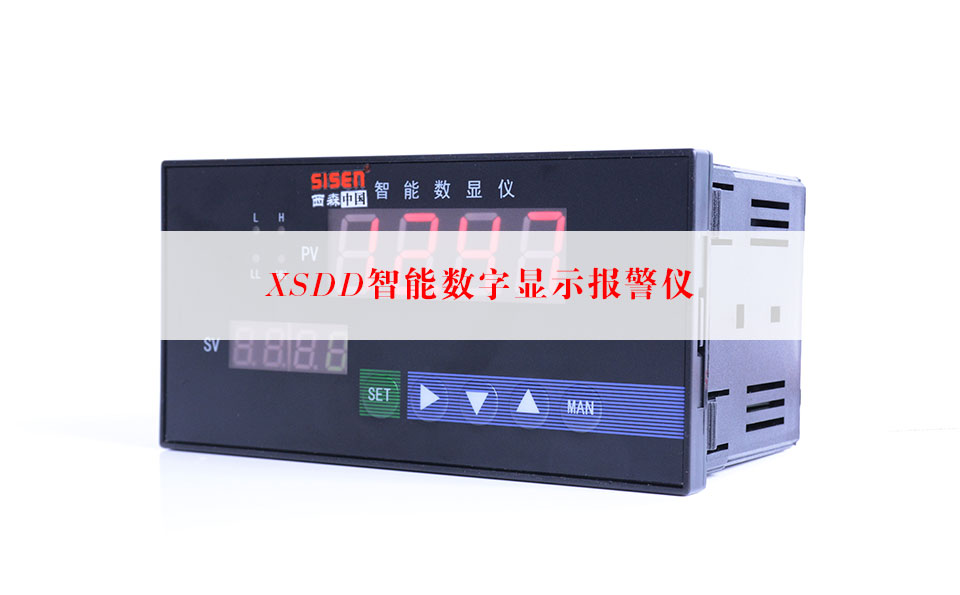

XSDD數字顯示儀技術參數

顯示范圍

-1999～9999，小數點位置可設置。

測量及變送輸出準確度

±0.2%FS±1字；±0.1%FS±1字（需特殊訂制）。

輸入信號

熱電偶: K、E、S、B、J、T、R、N；冷端溫度自動補償范圍0～50℃，補償準確度±1℃。

熱電阻：Pt100、Cu100、Cu50、BA2、BA1；引線電阻補償范圍≤15Ω。

直流電壓：0～20mV、0～75mV、0～200mV、0～5V、1～5V；

    0～10V（訂貨時需指定，與其他信號不兼容）。

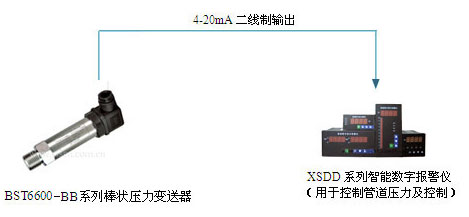

直流電流：0～10mA、4～20mA 。

線性電阻：0～400Ω（遠傳壓力表）。

頻率：0.1Hz-10KHz（該功能需單獨指定，與其它信號不兼容輸入）。

模擬輸入

阻抗

電流信號Ri=100Ω；

電壓信號Ri=500KΩ。

模擬輸出負載能力

電流信號：4～20mA輸出時Ro≤750Ω；0～10mA輸出時Ro≤1.5KΩ。

電壓信號：要求外接儀表的輸入阻抗Ri≥250KΩ，否則不保證連接外部儀表后的輸出準確度及線性度。

配電輸出

DC24±1V 30mA，過流自動保護。

報警方式

單回路可對應四個報警點，雙回路儀表每回路對應2個報警點。

通訊方式

RS232（10m）或RS485（1000m)。

使用環境

環境溫度：-10～55℃，環境濕度：10～90%RH

耐壓強度

輸入/輸出/電源/通訊 ≥1000V.AC 1分鐘。

絕緣阻抗

輸入/輸出/電源/通訊 ≥100MΩ

電 源

開關電源：交流：85～265V，頻率： 50Hz±2Hz；（推薦使用）

線性電源：交流：220V±10V，頻率： 50Hz±2Hz；（變壓器電源，不推薦使用）

直流電源：DC 24V （適用范圍16V-28V）

功 耗

<4W
