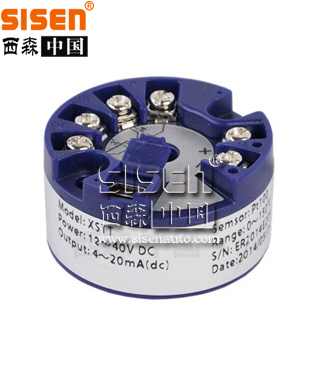

XSTT-A頂部安裝智能溫度變送器

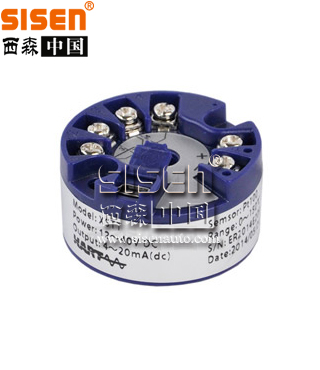

XSTT-C頂部安裝HART智能溫度變送器

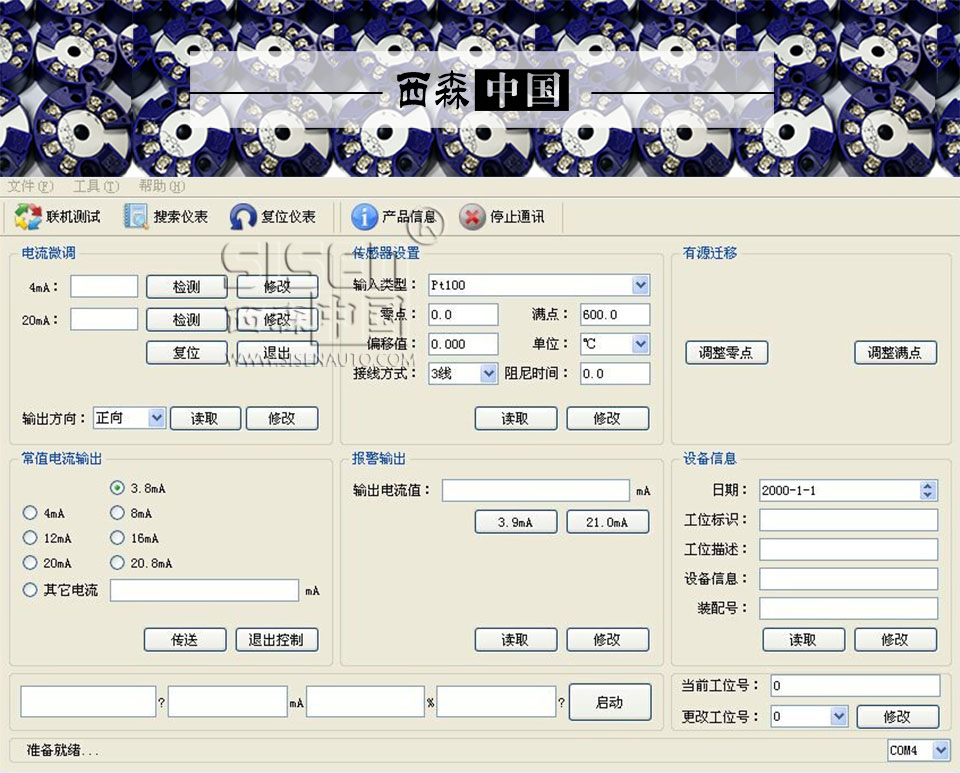

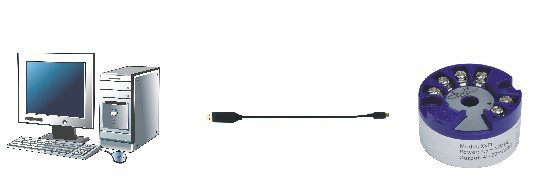

通過PDA手操器或者PC進行組態

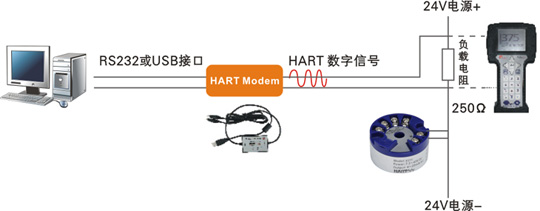

通過HART協議，使用PDA手操器或者PC進行組態

熱電阻輸入2種

熱電阻輸入種類更多，多達11種

熱電偶輸入8種

熱電偶輸入種類覆蓋廣泛

電阻輸入值更寬，高達4.5KΩ

電阻輸入值更寬，高達2KΩ

電壓輸入-120~120mV

電壓輸入范圍更廣，-100~200mV

內置冷端補償

精度更高，內置冷端補償

電氣隔離2000VAC

輸出

輸出信號

4~20mA

最大負載

Max.(V電源-7.5V)/0.022A(電流輸出)

測量方式

溫度-線性、電阻-線性、電壓線性

電路限制

≤22mA

響應時間

≤1s

飽和電流

低端3.9mA；高端20.5mA

報警電流

傳感器損壞或者傳感器短路輸出為3.9mA或22mA(熱電偶除外)

電源

供電電壓

U=12V~40V

環境條件

工作溫度

-40~+85℃

儲藏溫度

-40~+100℃

冷 凝

允許

防護等級

IP00;IP66(安裝)

抗震性

4g/2~150Hz

電壓影響

忽略不計

安裝條件

安裝角度

不限

安裝區域

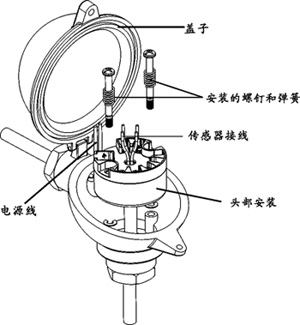

B型頂部盒式安裝

測量精度

精度等級

XSTT-A:≤0.2%FS   XSTT-C:≤0.2℃ 或≤0.08%FS

測量精度與所設的測量范圍有關
