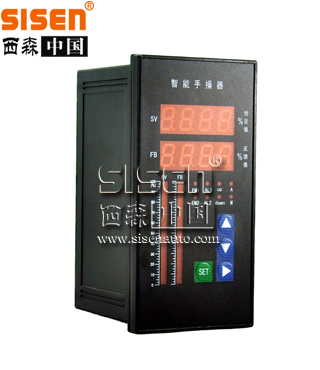

XSHD智能手動操作器技術參數

顯示方式

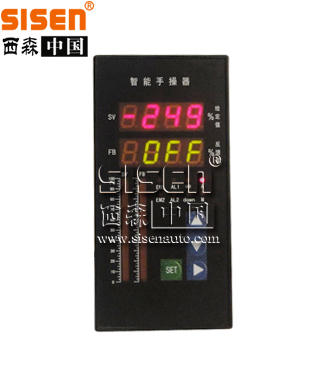

以雙排四位LED顯示給定值（SV）和反饋值（FB），雙光柱模擬顯示給定值和反饋值百分比。

顯示范圍

0.0～100.0%，固定一位小數點。

控制及變送輸出準確度

±0.2%FS±1字；±0.1%FS±1字（需特殊訂制）

輸入信號

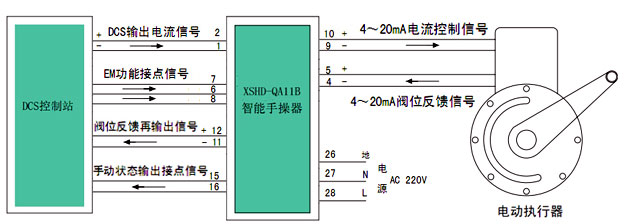

閥位給定輸入：0～10mA、4～20mA、0～5V、1～5V。

閥位反饋輸入：4～20mA

模擬輸入阻抗

電流信號Ri=100Ω；電壓信號Ri=500KΩ

輸出負載能力

閥位反饋再輸出信號：4～20mA輸出時Ro≤500Ω；0～10mA輸出時Ro≤1KΩ。

Q型電流負載能力：4～20mA輸出時Ro≤500Ω；0～10mA輸出時Ro≤1KΩ。

D型負載能力：30A/220V,交流過零觸發

報警方式

2路上下限報警控制,對應面板LED指示

遠程控制

遠程手/自動切換并報警輸出,遠程故障報警,對應面板LED指示

報警繼電器觸點容量

AC220V 3A或24V 5A(阻性負載)

使用環境

環境溫度：-10～55℃，環境濕度：10～90%RH

耐壓強度

輸入/輸出/電源/通訊 ≥1000V.AC 1分鐘

絕緣阻抗

輸入/輸出/電源/通訊 ≥100MΩ

電 源

交流85～265V，頻率： 50Hz±2Hz；

直流電源：DC 16V-32V

功 耗

<4W
