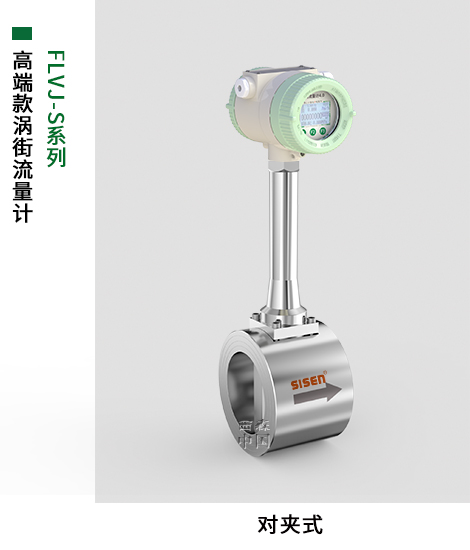

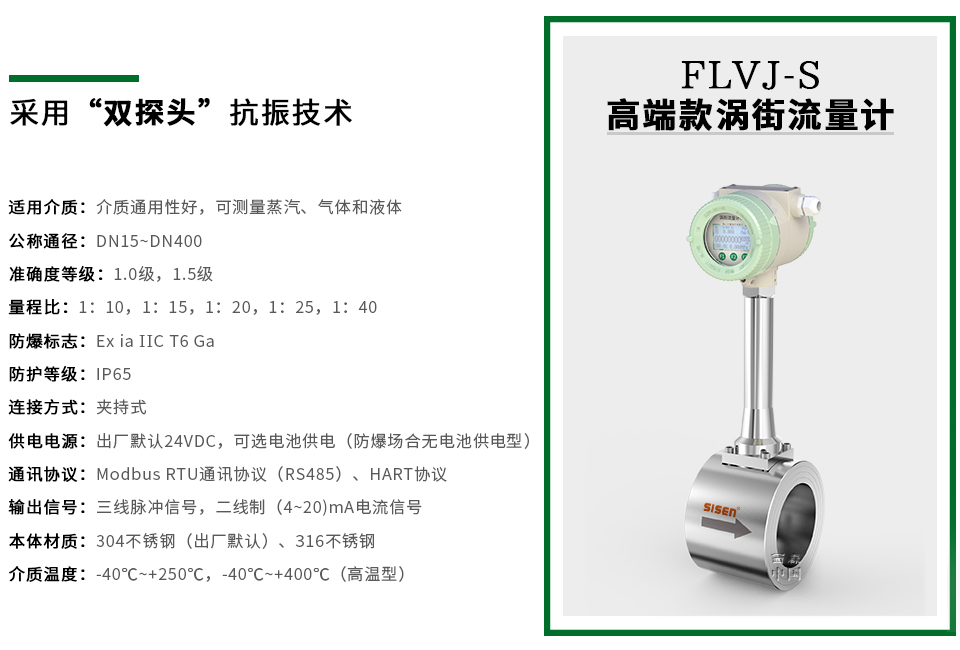

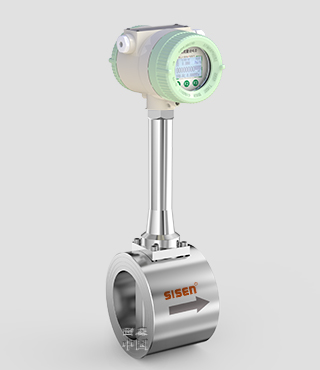

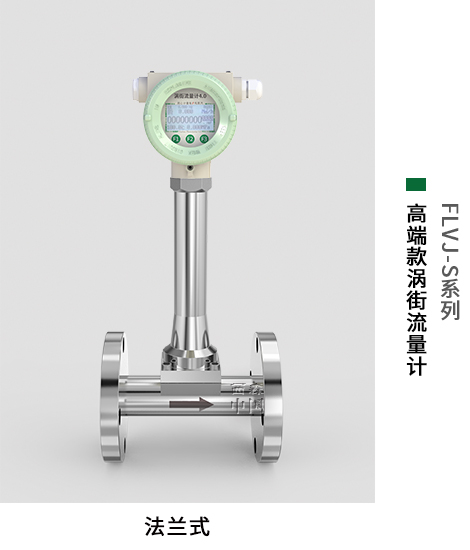

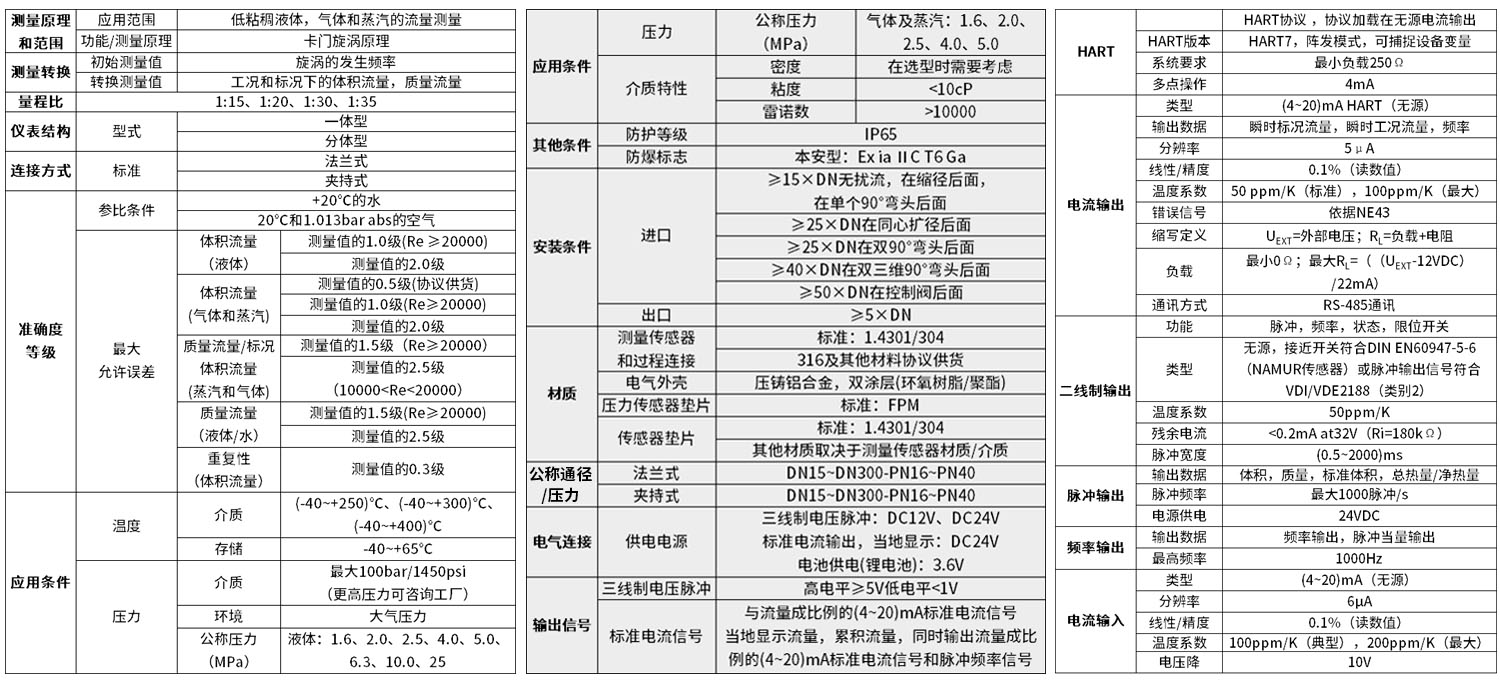

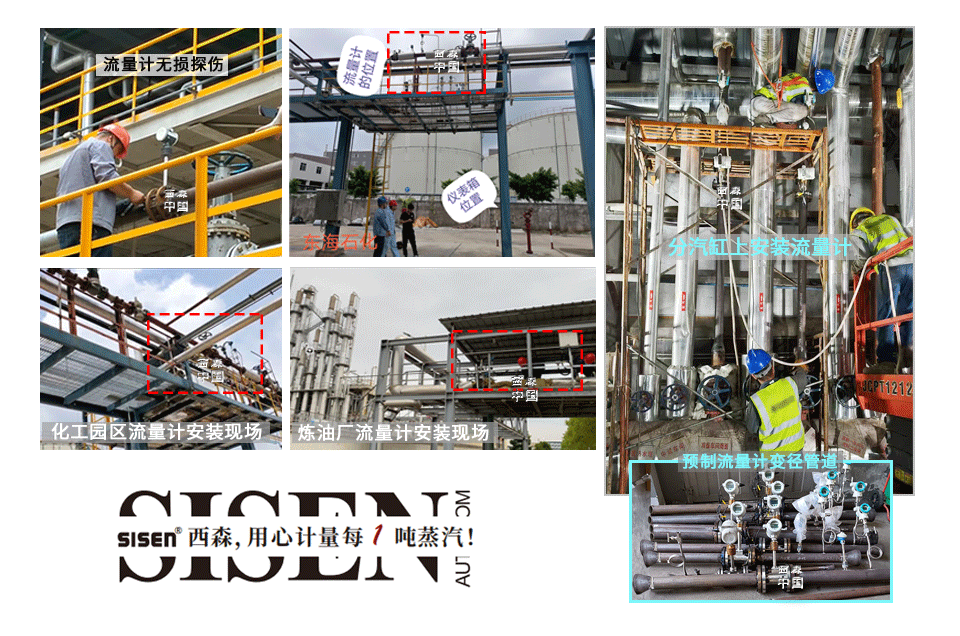

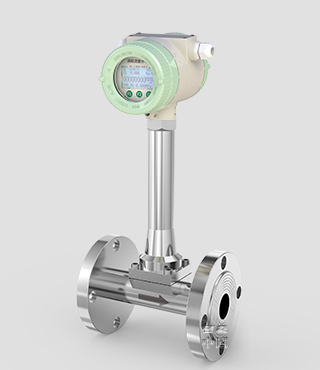

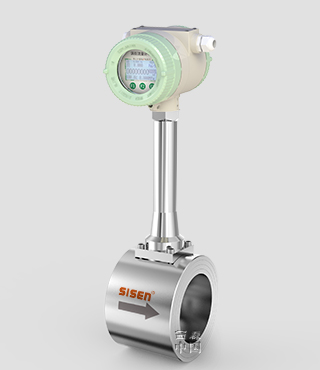

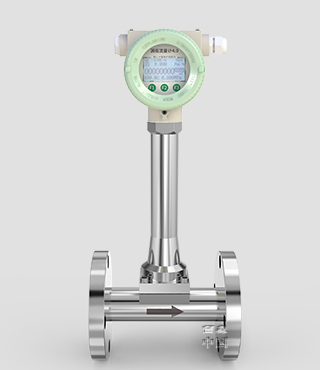

FLVJ系列高端款渦街流量計產品特點

1、采用原裝進口電路，采用最先進的FFT頻譜分析數字信號處理技術；

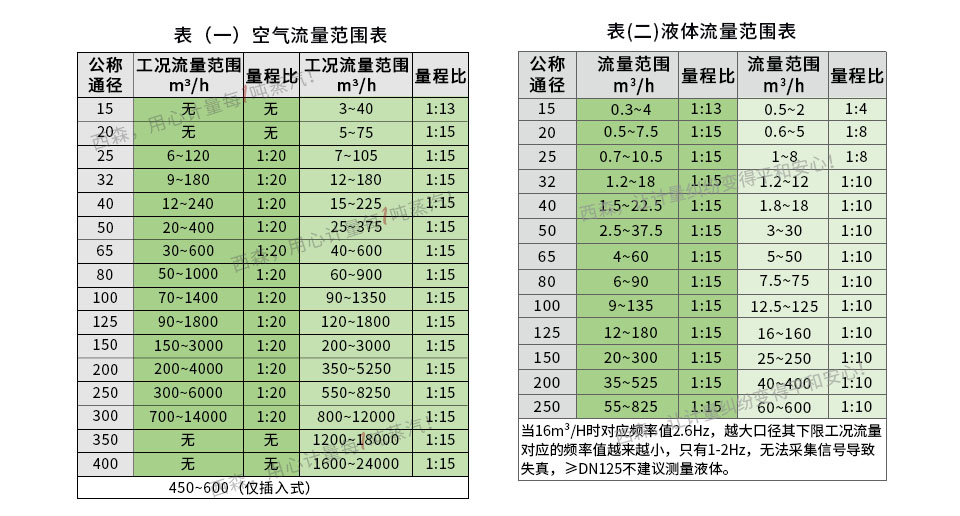

2、寬量程，量程比：1：10、1：15、1：25、1：30、1：40；

3、具有非常獨特的介質通用性，可用于絕大多數蒸汽、氣體和液體的流量計量和控制；

4、結構簡單，無孔洞縫隙設計，無磨損、耐臟污，無運動部件，故障率低，具有很高的穩定性和可靠性；

5、渦街流量計使用最新的信號處理技術，整個系統分析測得的信號，然后消除外部干擾和介質擾動，因此即使在惡劣的過程狀態下仍能實現穩定的測量；

6、渦街流量計的壓電元件是鑲嵌在探頭體內，不接觸介質，內部無填充料，壓力損失小，使用壽命長；

7、渦街流量計原始形成信號，其輸出頻率與流量為線性關系，不存在零點漂移問題；

8、采用先進的數字信號處理技術，下限低，抗振性能優異。

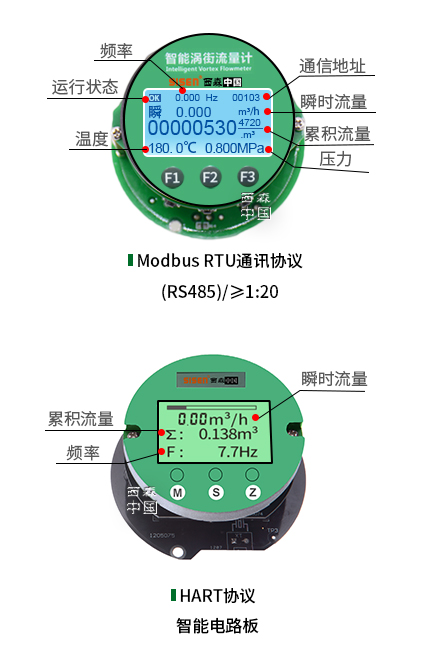

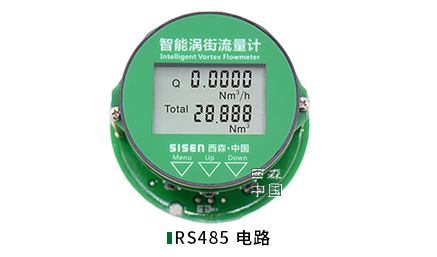

RS485 電路板特點

1、采用原裝自主4.0電路，采用最先進的FFT頻譜分析數字信號處理術，下限低，抗振性能優異，

2、結構簡單，無孔洞縫隙設計，無磨損、耐臟污，無運動部件，故障率低，具有很高的穩定性和可靠性;

3、渦街流量計使用最新的信號處理技術，整個系統分析測得的信號，然后消除外部干擾和介質擾動，因此即使在惡劣的過程狀態下仍能實現穩定的測量，

4、渦街流量計的壓電元件是鑲嵌在探頭體內，不接觸介質，內部無填充料，壓力損失小，使用壽命長;

5、渦街流量計原始形成信號，其輸出頻率與流量為線性關系，不存在零點漂移問題。

圖片關鍵詞

優異的振動干擾抑制性能帶給您無與倫比的產品體驗
1、采用先進的RAGC實時自動增益控制技術，SSP自適應頻譜濾波技術，有漩渦就工作；
2、無需撥碼開關，即可應用于各種口徑的氣體、液體測量，頻率范圍0.5Hz~4kHz；
3、超高的穩定性，比傳統技術穩定10倍以上，量程比真正做到15：1；
4、內置完善抗干擾多級保護電路，有效消除現場振動及工頻等干擾；
5、具有完善的數據備份與恢復功能，現場免維護；
6、（4~20）mA輸出、脈沖輸出根據現場需要隨意切換，應用考慮更周全。
為什么使用抗振動專用電路板？
由于管道振動發生頻率，從而采集了此頻率信號轉化成流量信號，最終導致虛假流量發生。

當介質以一定速度流過三角柱時，在三角柱體兩側后面產生一個交替排列的卡門旋渦帶，稱之為“卡門旋渦”，由于旋渦發生體兩側交替產生旋渦，從而使檢測體產生交變應力，封裝在檢測探頭體內的壓電元件在交變應力的作用下，產生與旋渦同頻率的交變電荷信號，經前級放大器放大，送至智能流量積算儀進行智能化處理，實現流體瞬時流量、累計流量的顯示及流量數據與微機系統的通訊和控制，一定雷諾數范圍內（2×10 ~7×10 ）旋渦的釋放頻率f與流體速度V及旋渦發生體的迎流面寬度d之間關系，可用下式表示：

f=Sr · V/d V=fd/Sr

式中f-卡門旋渦的釋放頻率，Sr-系數(斯特勞哈爾數)，V-流速，d-三角柱的寬度。斯特勞哈爾數是渦街流量計的重要系數。在曲線的Sr=0.16的平直部分，只要準確測出頻率f，就可以測出流體流速V=f · d/Sr，從而達到測量管道內流體流量的目的，即：Q=3600×f/k······(1)(K-儀表系數,次/m)。

圖片關鍵詞

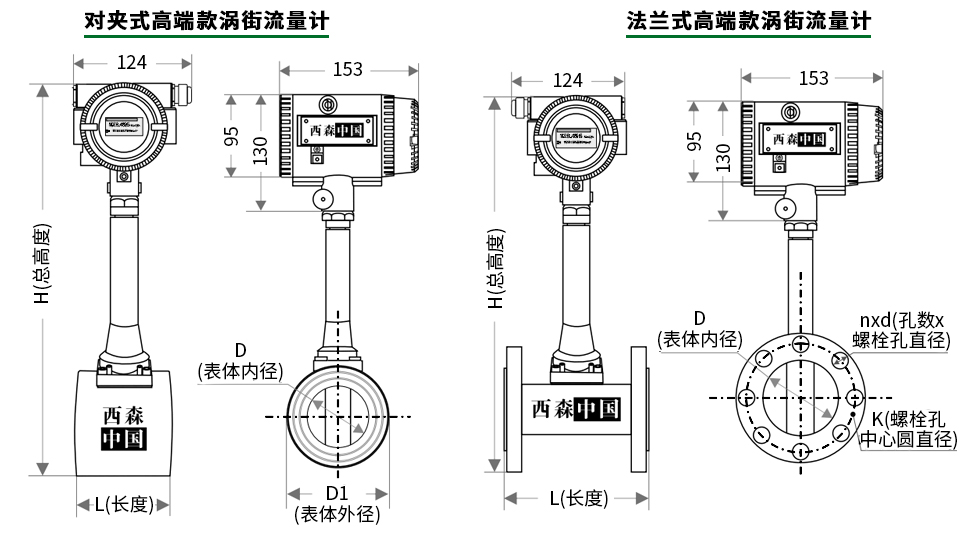

FLVJ高端款渦街流量計尺寸圖

公稱通徑 (DN)	L （長度）	H (總高度)	D (表體內徑)	D1 （表體外徑）	公稱通徑（DN）	L (長度)	H (總高度)	D (表體內徑)	K(螺栓孔中心圓直徑)	nxd(孔數x螺栓孔直徑)
15	65	360	15	45	15	180	485	15	65	4xφ14
20	65	380	20	65	20	180	485	20	75	4xφ14
25	65	390	25	85	25	180	485	25	85	4xφ14
32	70	390	32	85	32	180	485	32	100	4xφ18
40	75	390	40	85	40	180	495	40	110	4xφ18
50	75	403	50	95	50	180	508	50	125	4xφ18
65	75	414	65	105	65	200	525	65	145	8xφ18
80	70	428	80	120	80	200	540	80	160	8xφ18
100	80	448	100	140	100	200	560	100	180	8xφ18
125	80	472	125	165	125	220	587	125	210	8xφ18
150	85	502	150	190	150	220	620	150	240	8xφ22
200	100	552	200	240	200	220	670	200	295	12xφ22
250	120	600	250	298	250	250	730	250	355	12xφ26
300	140	650	300	348	300	300	780	300	410	12xφ26
350	200	700	350	390	350	350	830	350	470	16xφ26
400	220	750	400	440	400	400	880	400	525	16xφ30
