縮徑型渦街流量計
FLVJ系列縮徑型渦街流量計
縮徑型渦街流量計
FLVJ縮徑型渦街流量計
縮徑型渦街流量計
西森縮徑型渦街流量計

FLVJ系列縮徑型渦街流量計

FLVJ系列縮徑型渦街流量計
擴展了低流量測量范圍
僅有兩點連接—減少泄露隱患
相同的面間尺寸，無需額外的部件，安裝方便
FLVJ系列para1
FLVJ系列縮徑型渦街流量計
擴展了低流量測量范圍
僅有兩點連接—減少泄露隱患
相同的面間尺寸，無需額外的部件，安裝方便
para120

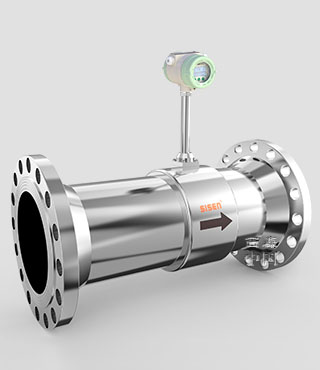

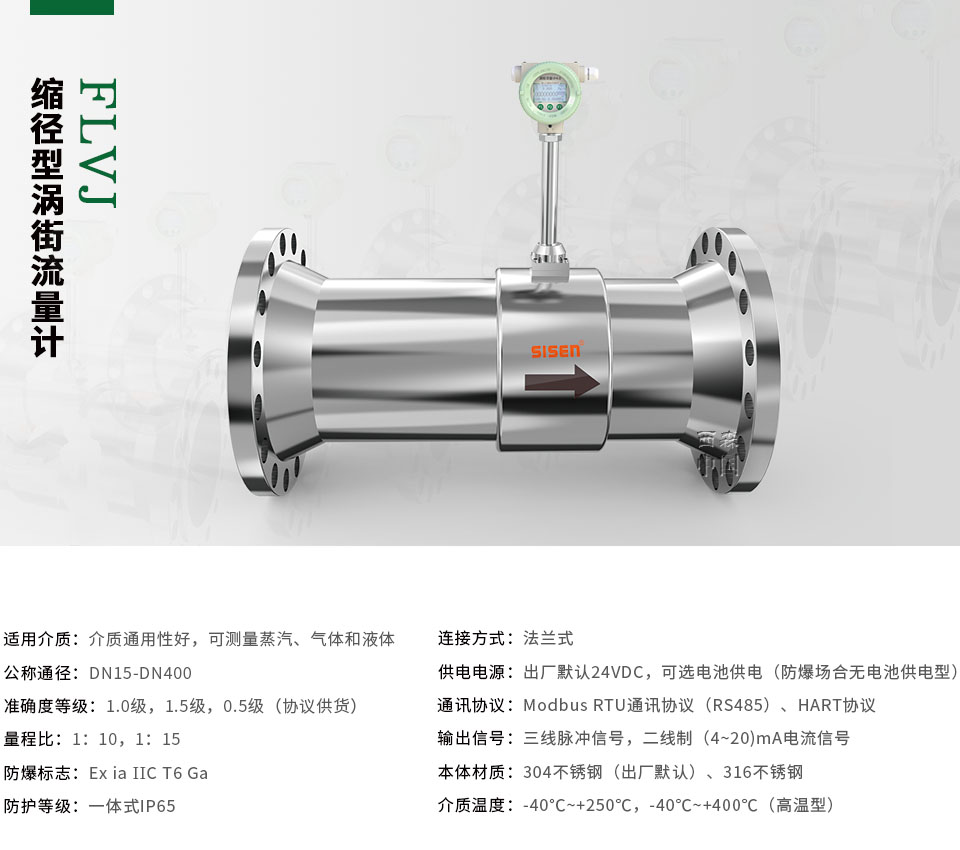

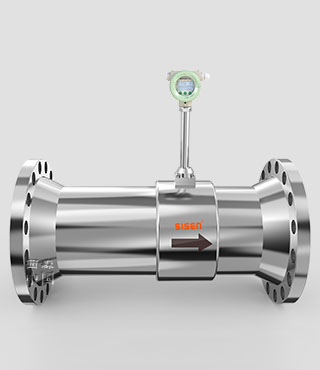

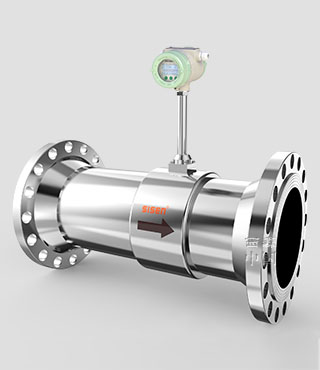

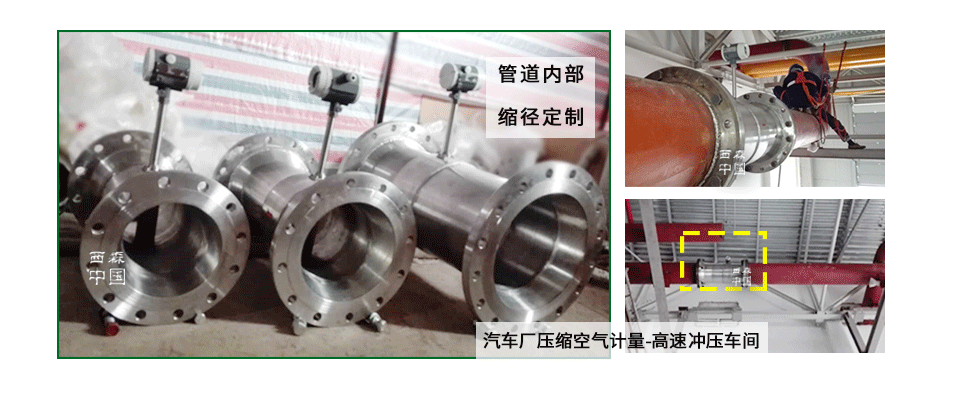

FLVJ縮徑型渦街流量計在鑄造不銹鋼儀表本體上焊接同心壓縮管和擴張管，它包括收縮段、穩定段、測量段。穩定段是收縮段入口前的大口徑管道，測量段是收縮段出口后的小口徑管道，發生體和傳感器安裝在測量段，此設計可以實現低流量條件下的穩定流量測量。
該產品減少了安裝成本，擴大了應用范圍。
para3

FLVJ縮徑型渦街流量計在鑄造不銹鋼儀表本體上焊接同心壓縮管和擴張管，它包括收縮段、穩定段、測量段。穩定段是收縮段入口前的大口徑管道，測量段是收縮段出口后的小口徑管道，發生體和傳感器安裝在測量段，此設計可以實現低流量條件下的穩定流量測量。
該產品減少了安裝成本，擴大了應用范圍。

圖片關鍵詞

縮徑型渦街流量計

圖片關鍵詞

1、擴展了低流量測量范圍；

2、僅有兩點連接—減少泄露隱患；

3、無須現場焊接管道縮徑處理，大大減少安裝成本，安裝方便；

4、具有非常獨特的介質通用性，可用于絕大多數蒸汽、氣體和液體的流量計量和控制；

5、結構簡單，無孔洞縫隙設計，無磨損、耐臟污，無運動部件，故障率低，具有很高的穩定性和可靠性；

6、渦街流量計使用最新的信號處理技術，整個系統分析測得的信號，然后消除外部干擾和介質擾動，因此即使在惡劣的過程狀態下仍能實現穩定的測量；

7、渦街流量計的壓電元件是鑲嵌在探頭體內，不接觸介質，內部無填充料，壓力損失小，使用壽命長；

8、渦街流量計原始形成信號，其輸出頻率與流量為線性關系，不存在零點漂移問題；

9、采用先進的數字信號處理技術，下限低，抗振性能優異。

圖片關鍵詞

·最佳解決方案

· 無需根據流量變化調整孔板；

· 積算功能和自診斷功能強化流量控制。

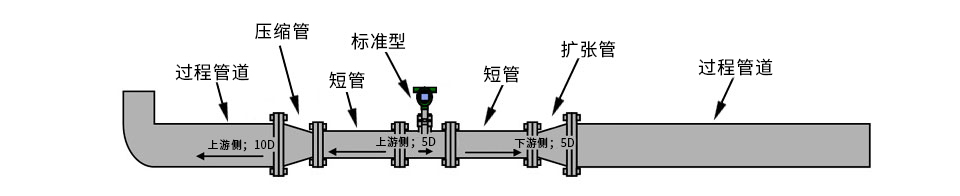

· 簡單的安裝<普通流量計配置>

· 需要許多不同的螺母、螺釘和密封墊圈，安裝復雜；

· 用戶需自備壓縮、擴張管；

· 6個連接點，每個連接點都是泄露隱患。

西森渦街流量計

圖片關鍵詞

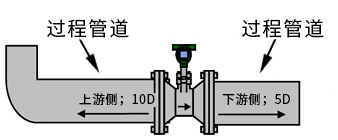

內縮徑解決方案

· 擴展了低流量測量范圍

· 方便安裝

· 無需額外的部件

· 僅有兩點連接—減少泄露隱患

· 相同的面間尺寸，便于安裝其他尺寸的流量計。

此之前的兩種不同型號的孔板在管道流量波動時必須交替使用，但是使用西森內縮徑流量計就不存在這個必要了。
因此在那些需要手動或長期流量維護的管道中使用內縮徑渦街流量計，將不再有此種工作產生的影響。西森自動化的渦街流量計非常適用于高溫和高壓應用，再加上此產品采用SSP系統的耐振動性和自診斷功能，可以有效改善流量管理的品質。

圖片關鍵詞

		標準型	縮徑型	多變量型
測量流體		液體、氣體、蒸汽(避免多相流和粘性流體)
公稱通徑	夾持型	(15～100)mm	N/A	(25～100)mm
	法蘭型	(15～400)mm	R1: (25～200)mm (檢測器:(15～150)mm) R2:(40～200)mm (檢測器: (15～100)mm)	(25～200)mm (特殊訂貨: (250～400)mm)
準確度等級	液體	讀數的0.75級(取決于雷諾數)	讀數的1.0級(取決于雷諾數)	讀數的0.75級(取決于雷諾數)
	氣體/蒸汽	讀數的1.0級 (取決于流速)
輸出信號		雙重輸出(可同時獲得模擬和脈沖輸出) 通信: HART 5/HART 7, BRAIN, FOUNDATION™現場總線
工藝溫度		(-29～+250)°C；(-29～+450)°C (/HT)； (-196～+100)°C (/LT)	(-29～+250)°C；(-29～+450)°C (/HT)	(-29～+250)°C； (-29～+400)°C (/HT)
工藝壓力		-0.1MPa (-1kg/cm2)～法蘭額定值
環境溫度		(-29～+85)°C (取決于型號)
環境濕度		5%～100% RH (無凝結)
安裝		法蘭或夾持型 JIS 10/20/40K ANSI 150/300/600/900 (特殊訂貨: 1500) DIN PN 10/16/25/40/60/100/160	僅法蘭型 JIS 10/20K ANSI 150/300	法蘭或夾持型 JIS 10/20/40K ANSI 150/300/600/900 DIN PN 10/16/25/40
電氣連接		JIS G½”內螺紋，ANSI ½＂NPT內螺紋，ISO M20×1.5內螺紋
防爆類型		TIIS Ex d，FM Ex d/Ex ia，ATEX Ex d/Ex ia，CSA Ex d/Ex ia，IECEx Ex d，SAA Ex ia
材質		①本體：不銹鋼(特殊訂貨: 哈氏合金、碳鋼)； ②渦街發生體: 雙相不銹鋼(可選: 不銹鋼、哈氏合金) ③墊片：具有特氟龍涂層的不銹鋼(/HT:鍍銀)；④轉換器外殼、殼體和殼蓋：鋁合金(可選: 不銹鋼)
