       蒸汽是工業生產的重要能源之一，也是城市集中供熱的主要熱源。是企事業單位成本核算的一項極其重要的經濟指標。

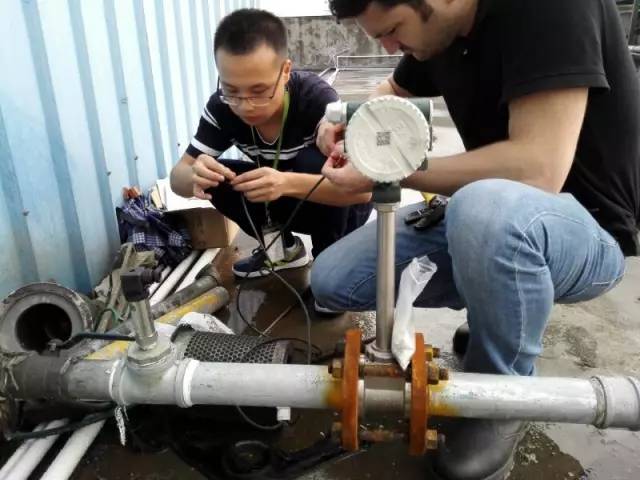

▲西森技術工程師為客戶解決現場問題

       蒸汽流量計量的正確與否，直接關系到蒸汽供、用雙方的經濟利益，容易產生貿易糾紛。西森自動化為用戶提供完美的計量系統解決方案，我們是貿易糾紛的解決方案提供者。

▲根據現場實際情況選擇測量方案

_ 2 _

       蒸汽流量計量與蒸汽的密度有關，而蒸汽的密度隨著蒸汽的溫度、壓力變化而變化。因此，在蒸汽流量計量中必須合理的進行溫度、壓力補償，對密度進行修正，才能提高蒸汽流量計量的正確性，減小計量誤差。

▲蒸汽計量系統現場安裝

       蒸汽分為飽和蒸汽和過熱蒸汽，由于蒸汽性質不同，在相同的壓力下蒸汽密度是不同的。因此，在蒸汽流量的計量中所采用的計量方法也不同。應根據被測蒸汽的性質，合理選擇計量儀器、儀表和補償方法。

_ 3 _

       飽和蒸汽的溫度和壓力是呈對應關系，因此只需監測兩者之中任一個數據，然后根據飽和蒸汽密度表查出對應的密度值，乘以蒸汽體積流量，就能計算飽和蒸汽的質量流量。

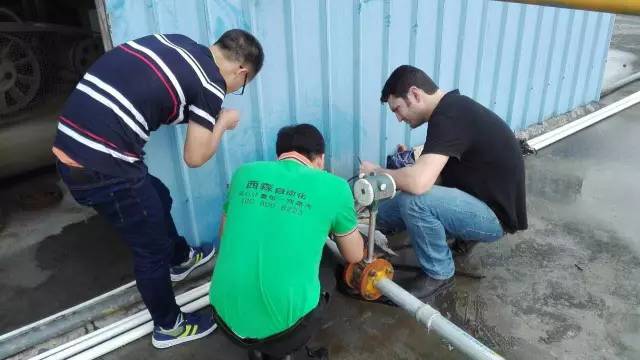

▲西森工程師為客戶進行現場指導安裝


[精準]蒸汽質量計量系統（僅對飽和蒸汽進行計量）


1、FLVJ系列 蒸汽流量計；

2、BST6600系列 高溫工業型壓力變送器；

（配套不銹鋼冷凝緩沖管）

3、XS-WZP系列 鎧裝熱電阻；

4、XSFT系列 智能流量積算儀

備注：在用戶需要在流量積算儀上實時顯示蒸汽管道的溫度和壓力時，可采用溫度壓力雙補償。

_ 4 _


       西森智能流量積算儀可根據測量的溫度和壓力自動識別過熱蒸汽和飽和蒸汽的功能，計量更加準確，真正做到：精準計量飽和蒸汽的質量流量。

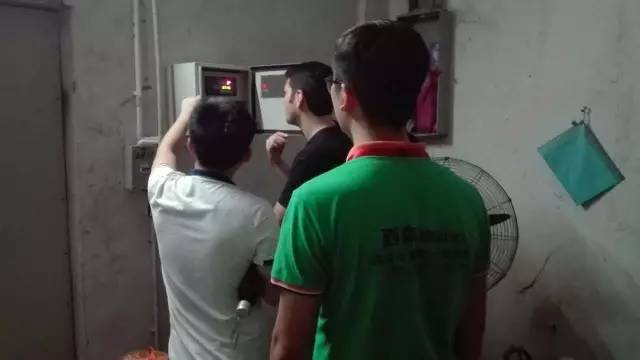

▲智能流量積算儀實時顯示流量、溫度、壓力值

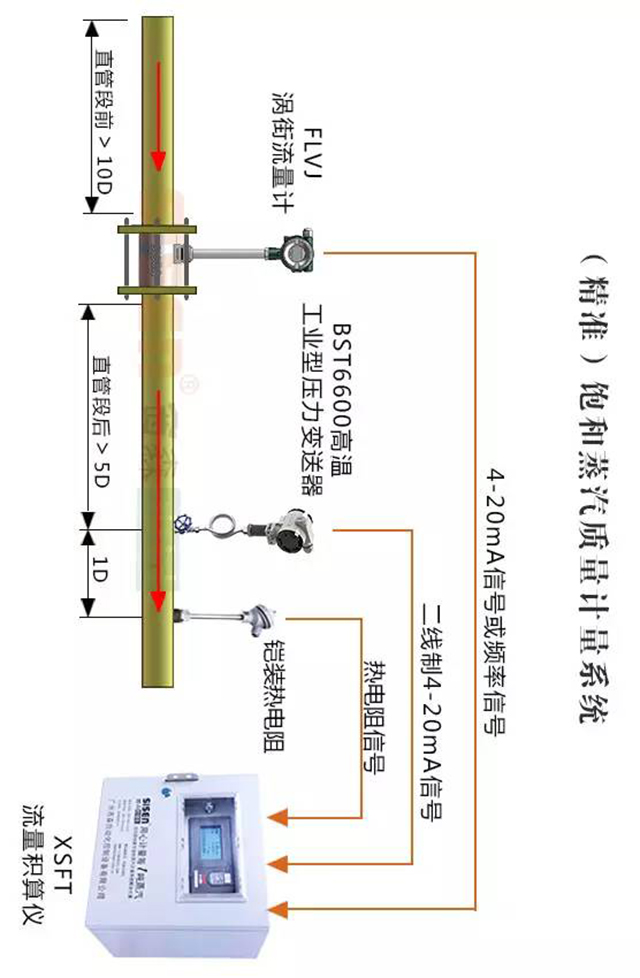

▲西森蒸汽計量系統安裝示意圖
