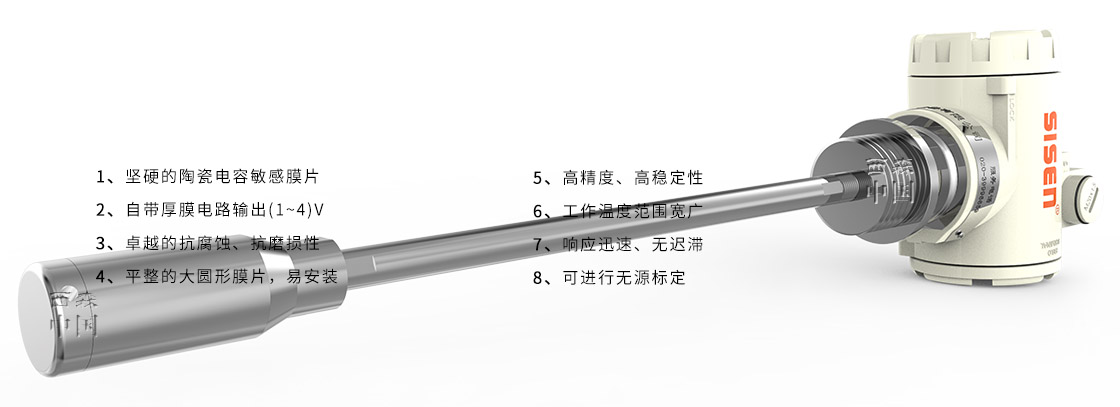

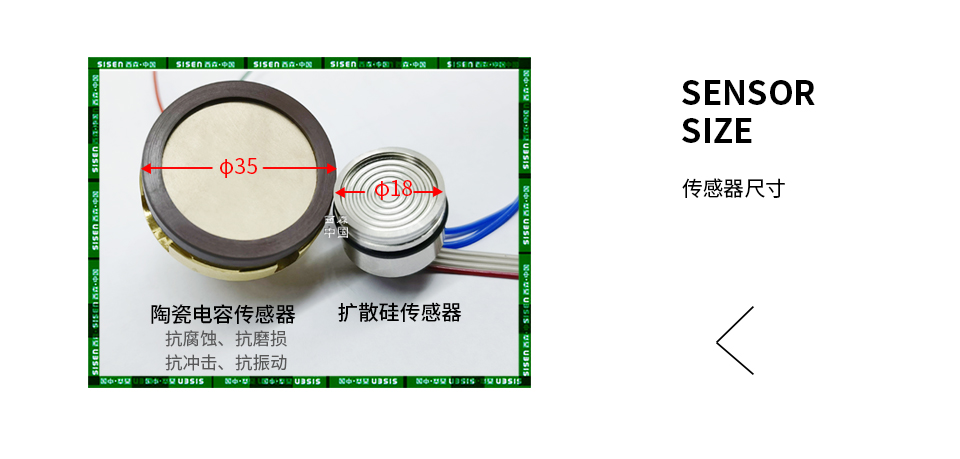

抗腐蝕的桿式陶瓷電容壓力傳感器沒有液體的傳遞，過程壓力直接作用在陶瓷膜片的前表面,襯底的電極與膜片電極的電容量變化比例于壓力大小，使膜片產生0.03mm的位移，電容的變化值經激光微調，傳感器專用信號調理電路ASIC放大輸出高達4000mV的直流電壓,內置的溫度傳感器不斷測量介質的溫度并進行溫度補償。過載時，膜片貼到陶瓷襯底上面不會損壞。當壓力恢復到正常時，其性能不受任何影響，徹底解決了低量程過載能力差的缺點，是擴散硅傳感器的升級換代產品。標準化的高輸出具有極強的抗干擾能力，配專用線路板可進行大的量程遷移(10:1)。
      傳感器具有很高的溫度穩定性和時間穩定性，自帶溫度補償(-20~+80)℃，并可以和絕大多數介質直接接觸。
      抗腐蝕陶瓷傳感器由于沒有液體的傳遞作用，無任何填充液，不會產生工藝污染，因此在食品、醫藥等行業有著廣泛的應用，加之是平式陶瓷膜片，故不受安裝方式影響，以其作為敏感元件生產的壓力變送器被廣泛地應用在各種測量壓力的場合。

數據指標：

電磁兼容性

（EMC）

 IEC 61000-4-2~5

 定義：3級
 頻率范圍（IEC 61000-4-3）：(20~1000)MHz

 輻射抑制（EN 55011）

 限制等級：B

最大允許誤差

 參考條件：室溫25℃，濕度65%，不帶遷移

 線性：±0.05%FS或±0.15%FS

 重復性：優于±0.05%FS

 遲滯：優于±0.05%FS

 長期穩定性：±0.2%FS/年

 溫度系數：優于±0.05%℃（Z+S）

輸出信號

 二線制(4~20)mA輸出

壓力極限

 傳感器上線量程的3倍

電源供電范圍

 (12~30)VDC

防護等級

 分體式：傳感器IP68、表頭IP65

量程

 不銹鋼桿式：最小(0~300)mm；最大(0~1)m

 電纜式：最小(0~0.5)m；最大(0~10)m

材質兼容性

 探頭：帶316不銹鋼膜片硅壓力傳感器配316不銹鋼外殼

 電纜：聚氨酯船級電纜

通訊

 采用Modbus，標準配置RS232、RS485可選

液晶顯示

 2行，5個字符，外加單位顯示
