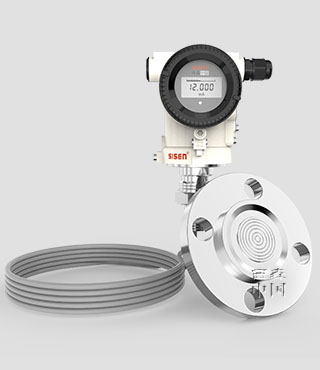

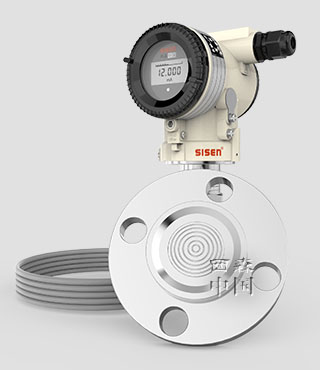

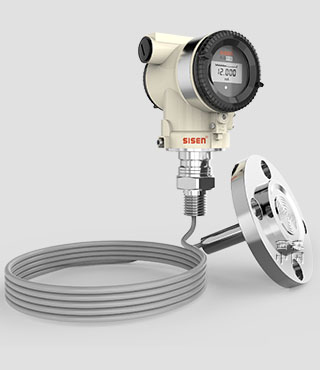

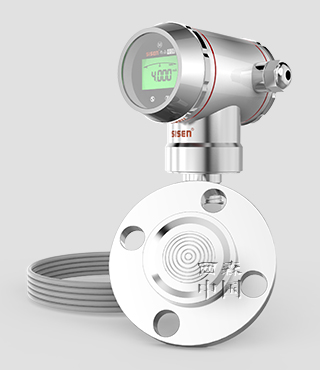

單晶硅直連式遠傳壓力變送器
BST9900T-RG/RA不銹鋼殼體型
單晶硅直連式遠傳壓力變送器
BST9900T-RG/RA單晶硅直連式遠傳壓力變送器廠家
單晶硅直連式遠傳壓力變送器
BST9900T-RG/RA系列單晶硅直連式遠傳壓力變送器
單晶硅直連式遠傳壓力變送器

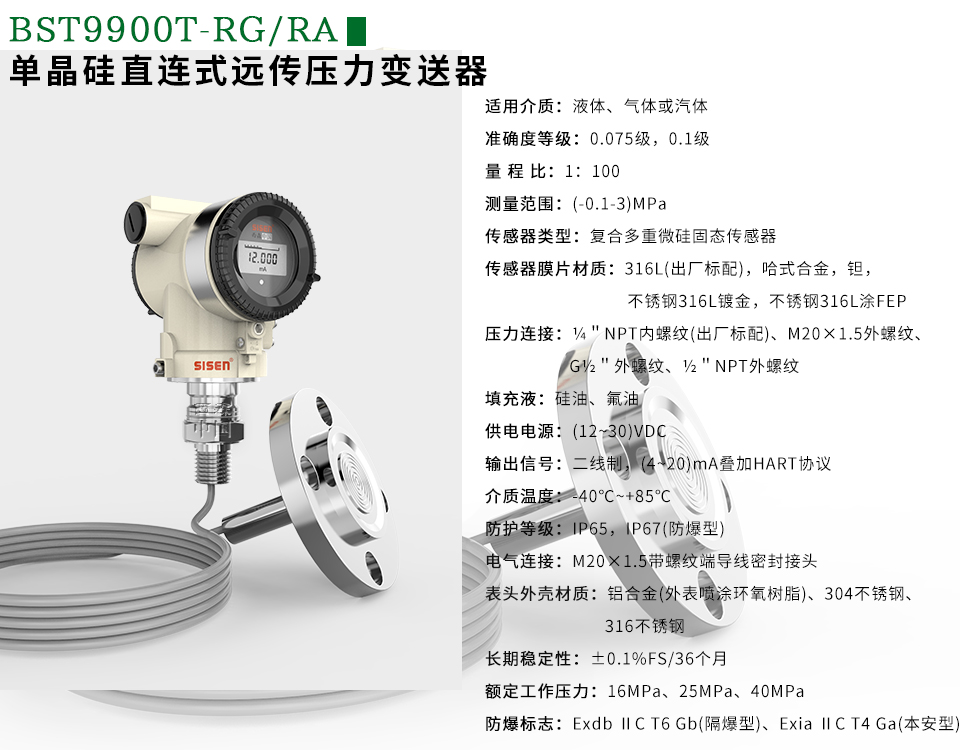

西森BST9900T-RG/RA單晶硅直連式遠傳壓力變送器

BST9900T-RG/RA 單晶硅直連式遠傳壓力變送器

1、單晶硅直連式遠傳壓力變送器中心傳感器采用全球領先的、進口的復合多重微硅固態傳感器，較之傳統的金屬電容壓力/差壓變送器精度、穩定性、抗干擾能力有大幅度的提高，最高可達0.1級的鉑金級精度；

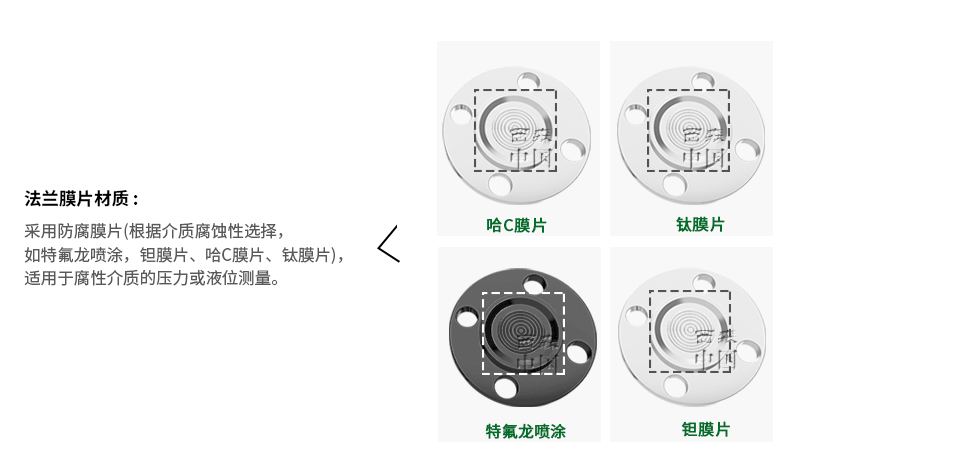

2、多種膜片材質可選，可測量各種腐蝕性介質及粘稠性介質；
3、單晶硅直連式遠傳壓力變送器采用先進的超高溫專利技術，可應用于400℃超高溫測量場合；
4、OLED點陣顯示器、視角廣、畫質均勻、工作溫度寬﹣40℃～﹢80℃；
5、傳感器內部集成高靈敏度溫度傳感器，變送器溫性能極佳，最優≤±0.04%FS/10kPa；
6、全不銹鋼316L硅油充灌焊接密封結構；
7、穩定可靠，長期漂移為±0.1%FS/3年，10年免維護；
8、最高100：1的可調節量程比。
BST9900T-RG/RApara1
1、單晶硅直連式遠傳壓力變送器中心傳感器采用全球領先的、進口的復合多重微硅固態傳感器，較之傳統的金屬電容壓力/差壓變送器精度、穩定性、抗干擾能力有大幅度的提高，最高可達0.1級的鉑金級精度；
2、多種膜片材質可選，可測量各種腐蝕性介質及粘稠性介質；
3、單晶硅直連式遠傳壓力變送器采用先進的超高溫專利技術，可應用于400℃超高溫測量場合；
4、OLED點陣顯示器、視角廣、畫質均勻、工作溫度寬﹣40℃～﹢80℃；
5、傳感器內部集成高靈敏度溫度傳感器，變送器溫性能極佳，最優≤±0.04%FS/10kPa；
6、全不銹鋼316L硅油充灌焊接密封結構；
7、穩定可靠，長期漂移為±0.1%FS/3年，10年免維護；
8、最高100：1的可調節量程比。
para120
BST9900T-RG/RA智能直連式遠傳壓力/絕壓變送器結構上由BST9900T-GP/AP和經焊接安裝的帶毛細管遠傳法蘭組成。其工作原理與BST9900T-GP/AP相同，只是壓力傳遞路徑略有不同：作用在遠傳法蘭側的壓力，首先經遠傳法蘭上的膜片和填充液，再經毛細管，最后到達測量傳感器的測量端。para3

BST9900T-RG/RA智能直連式遠傳壓力/絕壓變送器結構上由BST9900T-GP/AP和經焊接安裝的帶毛細管遠傳法蘭組成。其工作原理與BST9900T-GP/AP相同，只是壓力傳遞路徑略有不同：作用在遠傳法蘭側的壓力，首先經遠傳法蘭上的膜片和填充液，再經毛細管，最后到達測量傳感器的測量端。

產品描述

BST9900 單晶硅直連式遠傳壓力變送器

圖片關鍵詞

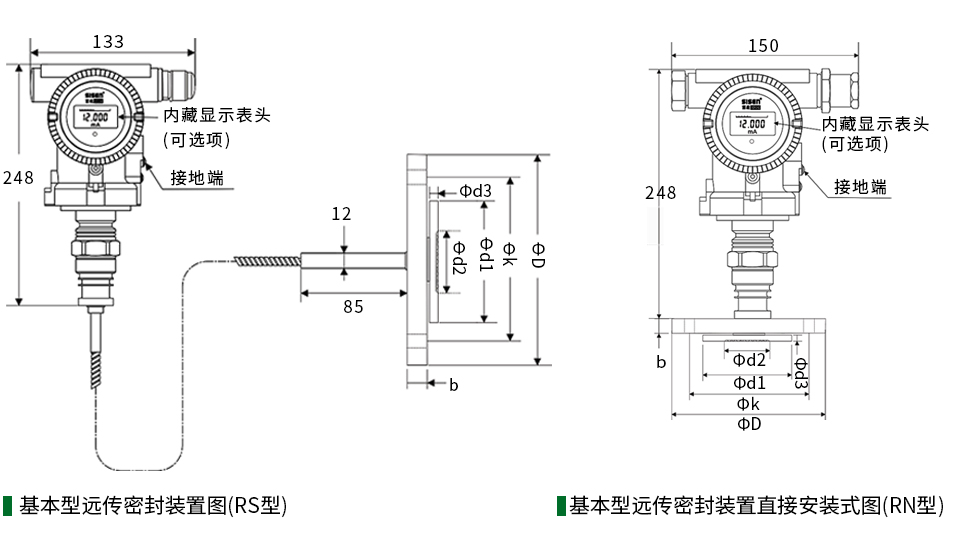

單晶硅直連式遠傳壓力變送器尺寸

法蘭尺寸表

標稱直徑

額定壓力

外徑

ΦD

中心孔距

ΦK

凸臺直徑Φd1

波紋面Φd2

凸臺厚度Φd3

要求螺栓

數量

螺紋

DN50

（HG/T20592-2009 RF型）

PN1.6/4MPa

DPN 6.4MPa

PN10MPa

165

180

195

125

135

145

M16

M20

DN80

（HG/T20592-2009 RF型）

PN1.6/4MPa

PN6.4MPa

PN 10MPa

200

215

230

160

170

180

127

M16

M20

M24

DN2"

（ANSI B 16.5 RF型）

150psi

300psi

600psi

152.4

165.1

120.6

127.0

M18

DN3"

（ANSI B 16.5 RF型）

150psi

300psi

600psi

190.5

209.5

152.4

168.3

127

M16

M20

DN4"

（ANSIB16.5RF型）

150psi

300psi

229

255

191

200

157

M18

注：用戶可選配安裝螺栓，螺母。


測量介質	液體、氣體或蒸汽
	壓力
測量范圍	量程代碼	量程范圍
	C	0-2kPa～40kPa
	D	0-2.5kPa～250kPa
	F	0-30kPa～3MPa
	G	0-0.1MPa～10MPa
	H	0-0.21MPa～21MPa
	I	0-0.4MPa～40MPa
	絕壓
	L	(0～2)kPa/(0～40)kPa
	M	(0～2.5)kPa/(0～250)kPa
	O	(0～30)kPa/(0～3)MPa
額定壓力	液位法蘭的額定壓力
輸出信號	二線制，(4～20)mA輸出，疊加HART協議
電源	24VDC（正常工作電壓范圍12VDC～30VDC）
防爆標志	隔爆型：Ex db II C T6 Gb，本安型：Ex ia II C T4 Ga
防護等級	IP65
量程比	1：100
準確度等級	0.075級、0.1級
