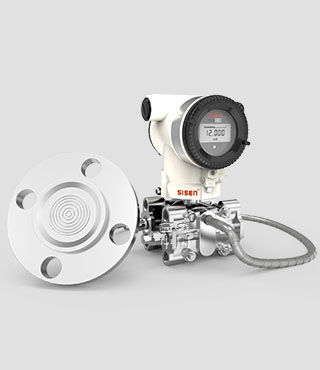

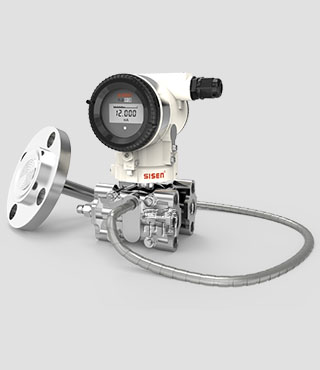

單晶硅遠傳壓力變送器
BST9900-RG不銹鋼殼體型
單晶硅遠傳壓力變送器
BST9900-RG單晶硅遠傳壓力變送器廠家
單晶硅遠傳壓力變送器
BST9900-RG系列單晶硅遠傳壓力變送器
單晶硅遠傳壓力變送器
西森BST9900-RG單晶硅遠傳壓力變送器

BST9900-RG 單晶硅遠傳壓力變送器

1、遠傳壓力變送器中心傳感器采用全球領先的、進口的復合多重微硅固態傳感器，較之傳統的金屬電容壓力/差壓變送器精度、穩定性、抗干擾能力有大幅度的提高，最高可達0.2級的鉑金級精度；
2、多種膜片材質可選，可測量各種腐蝕性介質及粘稠性介質；
3、遠傳壓力變送器采用先進的超高溫專利技術，可應用于400℃超高溫測量場合；
4、OLED點陣顯示器、視角廣、畫質均勻、工作溫度寬﹣40℃～﹢80℃；
5、傳感器內部集成高靈敏度溫度傳感器，變送器溫性能極佳，最優≤±0.04%FS/10kPa；
6、全不銹鋼316L硅油充灌焊接密封結構；
7、穩定可靠，長期漂移為±0.1%FS/3年，10年免維護；
8、最高100：1的可調節量程比。
BST9900-RGpara1
1、遠傳壓力變送器中心傳感器采用全球領先的、進口的復合多重微硅固態傳感器，較之傳統的金屬電容壓力/差壓變送器精度、穩定性、抗干擾能力有大幅度的提高，最高可達0.2級的鉑金級精度；
2、多種膜片材質可選，可測量各種腐蝕性介質及粘稠性介質；
3、遠傳壓力變送器采用先進的超高溫專利技術，可應用于400℃超高溫測量場合；
4、OLED點陣顯示器、視角廣、畫質均勻、工作溫度寬﹣40℃～﹢80℃；
5、傳感器內部集成高靈敏度溫度傳感器，變送器溫性能極佳，最優≤±0.04%FS/10kPa；
6、全不銹鋼316L硅油充灌焊接密封結構；
7、穩定可靠，長期漂移為±0.1%FS/3年，10年免維護；
8、最高100：1的可調節量程比。
para120

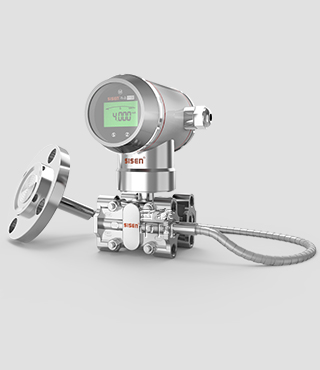

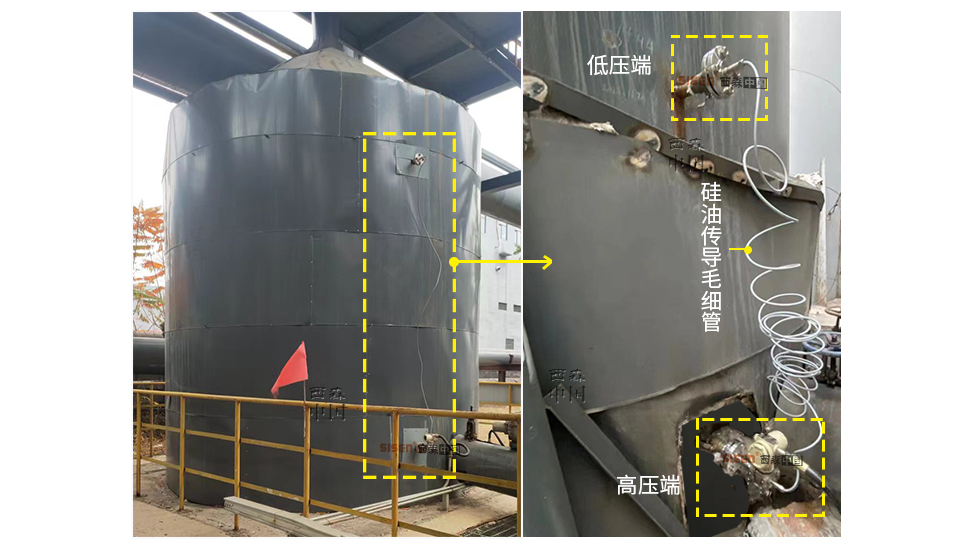

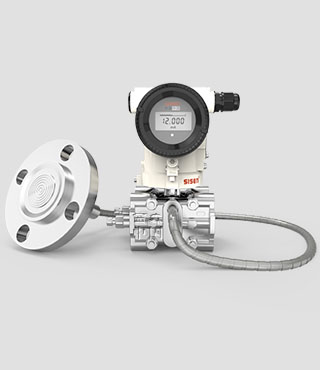

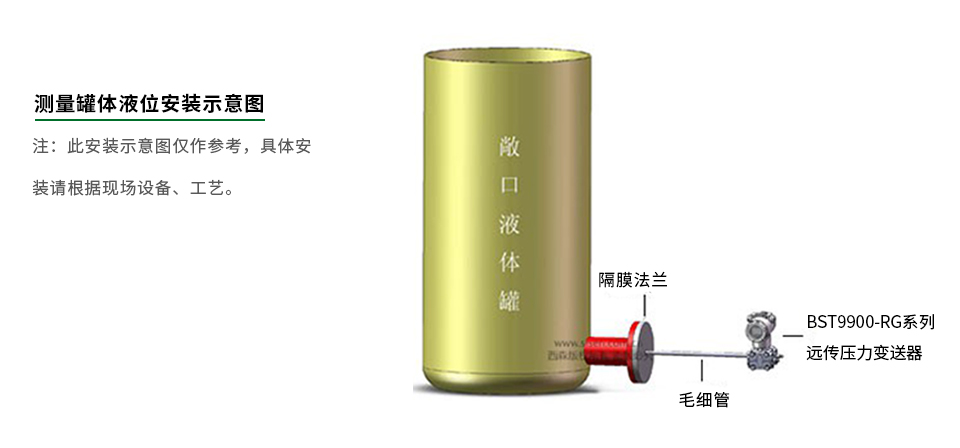

BST9900-RG系列單晶硅遠傳壓力變送器又名單法蘭遠傳壓力變送器，是隔膜壓力變送器中一種，主要用于工業過程全系列壓力的測量，密封隔膜是用于防止管道中的介質直接進入差壓變送器和壓力變送器的傳感器組件中，隔離膜片與傳感器之間是靠注滿流體的毛細管連接起來的，此產品可以全面滿足客戶特殊要求壓力測量需求。 para3

BST9900-RG系列單晶硅遠傳壓力變送器又名單法蘭遠傳壓力變送器，是隔膜壓力變送器中一種，主要用于工業過程全系列壓力的測量，密封隔膜是用于防止管道中的介質直接進入差壓變送器和壓力變送器的傳感器組件中，隔離膜片與傳感器之間是靠注滿流體的毛細管連接起來的，此產品可以全面滿足客戶特殊要求壓力測量需求。

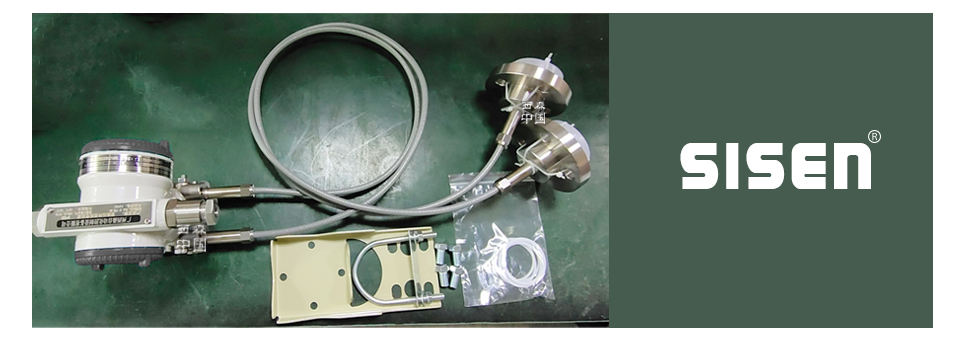

BST9900T-RG/RA納米單晶硅智能直連式遠傳壓力/絕壓變送器結構上由BST9900T-GP/AP和經焊接安裝的帶毛細管遠傳法蘭組成。其工作原理與BST9900T-GP/AP相同（參見BST9900T-GP/AP納米單晶硅智能直連式壓力變送器/絕壓變送器技術規格書），只是壓力傳遞路徑略有不同：作用在遠傳法蘭側的壓力，首先經遠傳法蘭上的膜片和填充液，再經毛細管，最后到達測量傳感器的測量端。

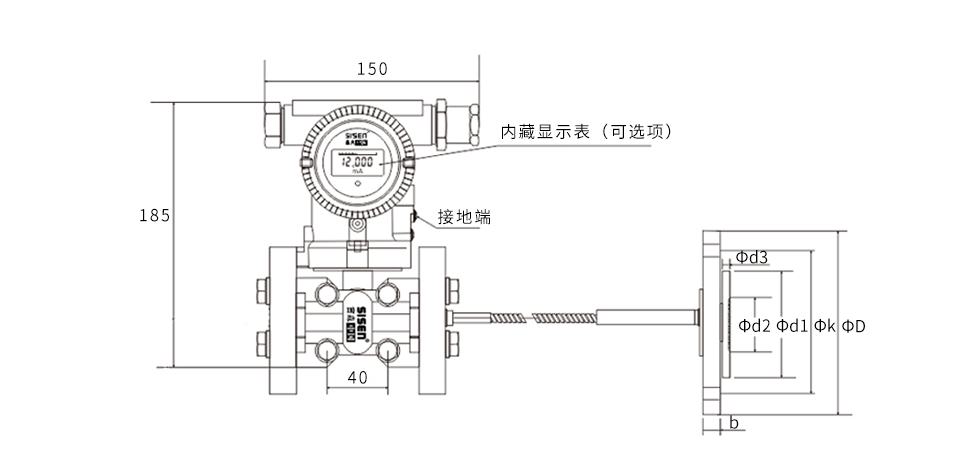

單晶硅遠傳壓力變送器產品尺寸

法蘭尺寸表

標稱直徑

額定壓力

外徑

ΦD

中心孔距

ΦK

凸臺直徑Φd1

波紋面Φd2

凸臺厚度Φd3

要求螺栓

數量

螺紋

DN50

（HG/T20592-2009 RF型）

PN1.6/4MPa

DPN 6.4MPa

PN10MPa

165

180

195

125

135

145

M16

M20

DN80

（HG/T20592-2009 RF型）

PN1.6/4MPa

PN6.4MPa

PN 10MPa

200

215

230

160

170

180

127

M16

M20

M24

DN2"

（ANSI B 16.5 RF型）

150psi

300psi

600psi

152.4

165.1

120.6

127.0

M18

DN3"

（ANSI B 16.5 RF型）

150psi

300psi

600psi

190.5

209.5

152.4

168.3

127

M16

M20

DN4"

（ANSIB16.5RF型）

150psi

300psi

229

255

191

200

157

M18

注：用戶可選配安裝螺栓，螺母。

圖片關鍵詞


測量介質	液體、氣體或蒸汽
測量范圍	量程代碼	量程范圍
	B	0-200Pa～6kPa
	C	0-400Pa～40kPa
	D	0-2.5kPa～250kPa
	F	0-30kPa～3MPa
額定壓力	遠傳法蘭的額定壓力
輸出信號	(4～20)mADC/HART協議,線性輸出，(4～20)mADC，FF現場總線通訊
電源	24VDC（正常工作電壓范圍12VDC～30VDC）
防爆標志	隔爆型：Ex db IIC T6 Gb，本安型：Ex ia IIC T4 Ga
防護等級	IP65
量程比	1：100
準確度等級	0.5級、0.2級
