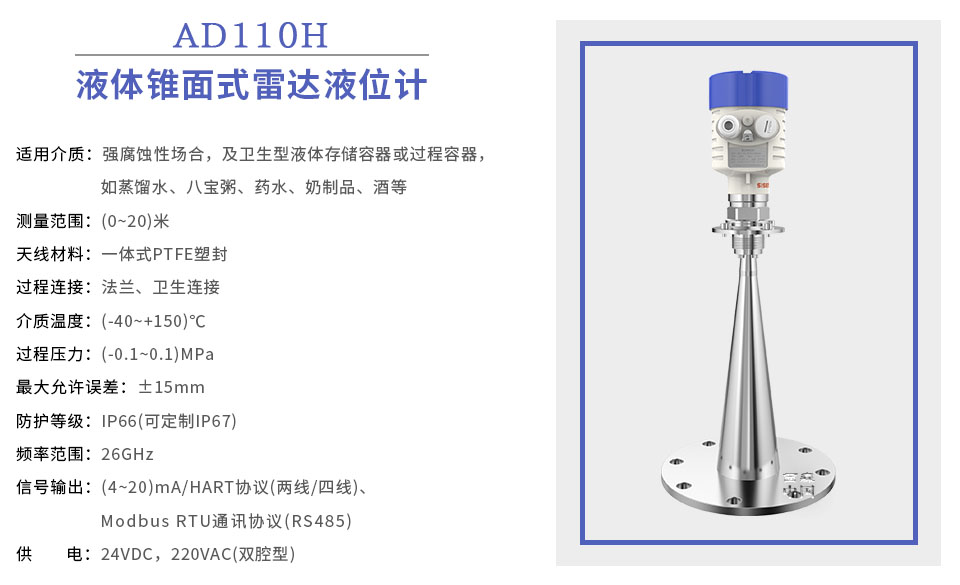

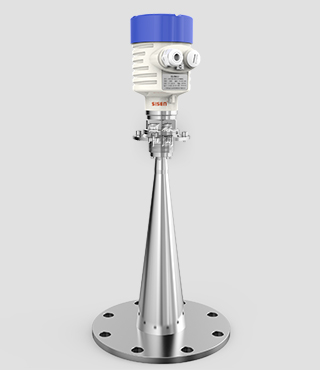

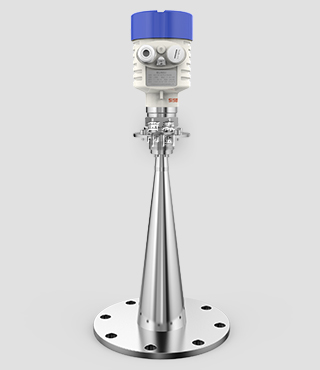

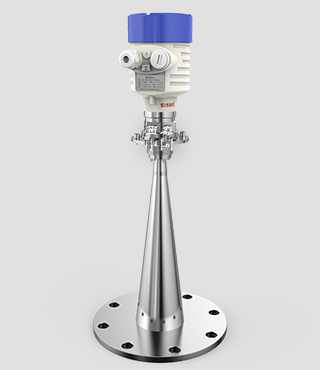

西森中國AD110H液體錐面雷達液位計

圖片關鍵詞

1、采用一體式PTFE塑封，防腐性能優異，有效防止腐蝕性介質與探頭接觸，可用于強腐蝕性場合；

2、可達到食品衛生要求，同時備有衛生卡箍安裝設計，方便安裝在衛生型液體存儲容器；

3、采用了先進的微處理器和獨特的Echo Discovery回波處理技術，增強了回波能力的同時，又有利于避開干擾物，雷達液位計可以應用于各種復雜工況；

4、波束角小，能量集中，具有更強抗干擾能力，大大的提高了測量精度和可靠性；

5、相對于低頻雷達液位計，測量盲區更小，對于小罐測量也會取得良好的效果；

6、幾乎不受腐蝕、泡沫影響；

7、高信噪比，即使在波動的環境下也能獲得更優的性能。

圖片關鍵詞

測量原理：微功率的微波脈沖從雷達天線發射出來，以光速在空間傳播，通過被測量物體反射回來并被雷達接收。脈沖信號發射與接收之間的時間差與雷達天線到被測物體的距離成正比。電磁波信號在空間中的傳播速度光速，通常在測量距離時，發射脈沖與接收脈沖的時間差極短只有納秒量級，常規技術很難將此時間準確測量下來。AD110系列高頻雷達物位儀采用先進的等效采樣方法將原本納秒級的時間間隔準確的測量下來，從而實現對距離的準確測量。

發射-反射-接收：從雷達物位計的天線端以短脈沖形式發射的極其微小的26GHz雷達信號。雷達脈沖通過傳感器環境和物體表面反射并且被天線以雷達回波形式接收。雷達脈沖從發射到接收的轉動周期是同距離也就是物位成比例。

◆ 輸入

天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：

D=C×T/2

其中C為光速空罐的距離E已知，則物位L的距離為：L=E-D

◆ 輸出

通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境，對應(4~20)mA輸出。

圖片關鍵詞

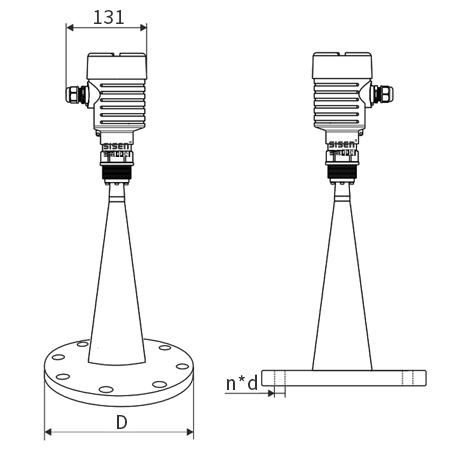

AD110H 液體錐面式雷達物位計

法蘭規格	法蘭外徑D	*孔數+孔徑nd**
DN50	Φ165	4×Φ18
DN80	Φ200	4×Φ18
DN100	Φ220	8×Φ18
DN125	Φ250	8×Φ18
DN150	Φ285	8×Φ22
DN200	Φ340	12×Φ22
DN250	Φ405	12×Φ26
